La cellule Ortofon est l'élément clé qui lit les sillons de vos disques vinyles et transforme les vibrations en signal audio. Sans elle, votre platine Technics reste muette : c'est elle qui donne vie à vos vinyles.
Les schémas officiels du fabricant, traduits en français. Touchez un schéma pour l'agrandir.
Suivez le parcours : chaque étape se valide à mesure.
Fixez la cellule Ortofon sur la tête de lecture (headshell) de la platine Technics à l'aide des vis fournies. Branchez les 4 fils colorés : rouge (R+), vert (R-), blanc (L+), bleu (L-).
Reliez le fil de masse (câble fin séparé) de la platine à la borne 'GND' de votre table de mixage. Sans ce fil, vous entendrez un bourdonnement permanent.
Branchez les câbles RCA (rouge et blanc) de la platine sur une entrée PHONO de la table de mixage. N'utilisez jamais une entrée LINE ou CD, le niveau serait trop faible.
Le contrepoids du bras de platine doit être réglé pour que la cellule appuie légèrement mais fermement sur le disque. Un réglage usine est généralement déjà en place.
Sur votre table de mixage, sélectionnez le canal correspondant en mode PHONO (et non LINE). Remontez le gain progressivement, puis testez avec un disque vinyle.
Posez délicatement l'aiguille sur le disque en rotation. Le son doit être clair. Si vous entendez des distorsions ou aucun son, vérifiez les connexions des fils colorés et le fil de masse.

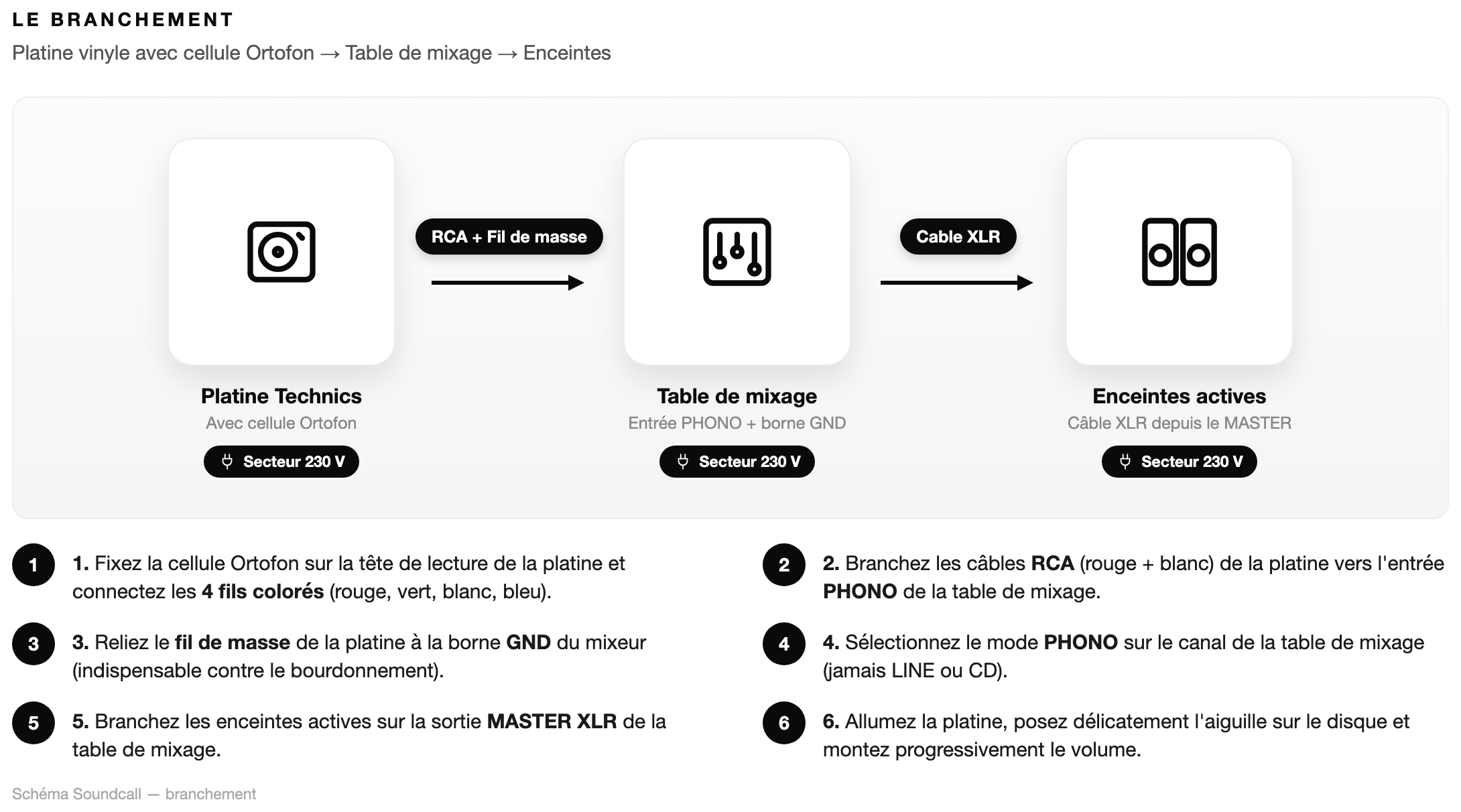

Choisissez un type de branchement. Le schéma détaillé est dans la section Schémas.
Câbles RCA rouge et blanc de la platine vers l'entrée PHONO du mixeur. Ne jamais brancher sur une entrée LINE.
Câble fin séparé, indispensable pour éliminer le bourdonnement 50 Hz.
Rouge = R+, Vert = R−, Blanc = L+, Bleu = L−. Respectez les couleurs pour ne pas inverser les canaux.
La table de mixage envoie le MASTER vers les enceintes via XLR ou RCA. La cellule seule n'alimente pas les enceintes.
PHONO (pas LINE) — Le signal PHONO est amplifié et corrigé (courbe RIAA) par le mixeur. En mode LINE, le son serait trop faible et sans basses.
Branché sur GND — Obligatoire pour éviter le bourdonnement. La borne GND est généralement une petite vis sur le panneau arrière du mixeur.
Réglée en usine — Ne modifiez pas le contrepoids du bras si la lecture est normale. Un réglage incorrect peut user l'aiguille ou rayer les disques.
Démarrez à 50 % — Montez progressivement pour éviter la saturation. Le niveau doit être équivalent à vos autres sources.
Non. La cellule produit un signal PHONO de très faible niveau qui nécessite une amplification spécifique fournie par l'entrée PHONO d'une table de mixage. Sans mixeur, vous n'entendrez rien.
Le fil de masse relie la platine à la table de mixage pour évacuer les interférences électriques. Sans lui, vous entendrez un bourdonnement grave constant. Il se branche sur la borne 'GND' du mixeur.
Non, uniquement sur l'entrée PHONO. L'entrée PHONO applique une correction de fréquences (courbe RIAA) indispensable au son vinyle. En entrée LINE, le résultat serait très faible et sans basses.
Elle peut être livrée montée ou à monter selon la configuration louée. En cas de doute, appelez-nous au 06 23 65 17 78 avant l'événement : nous vous guiderons.
Ne forcez pas et ne tentez pas de la remonter vous-même. Contactez Soundcall au 06 23 65 17 78 immédiatement : une cellule endommagée peut rayer définitivement vos disques.
La cellule Ortofon est conçue pour les disques vinyles 33 tours et 45 tours standards. Elle n'est pas prévue pour les 78 tours anciens.
