Le Pioneer DJM 800 est une table de mixage DJ professionnelle 4 canaux qui reçoit vos sources (CDJ, platines vinyle, ordinateur) et envoie le son vers vos enceintes. Elle est au cœur de votre installation : tout passe par elle.

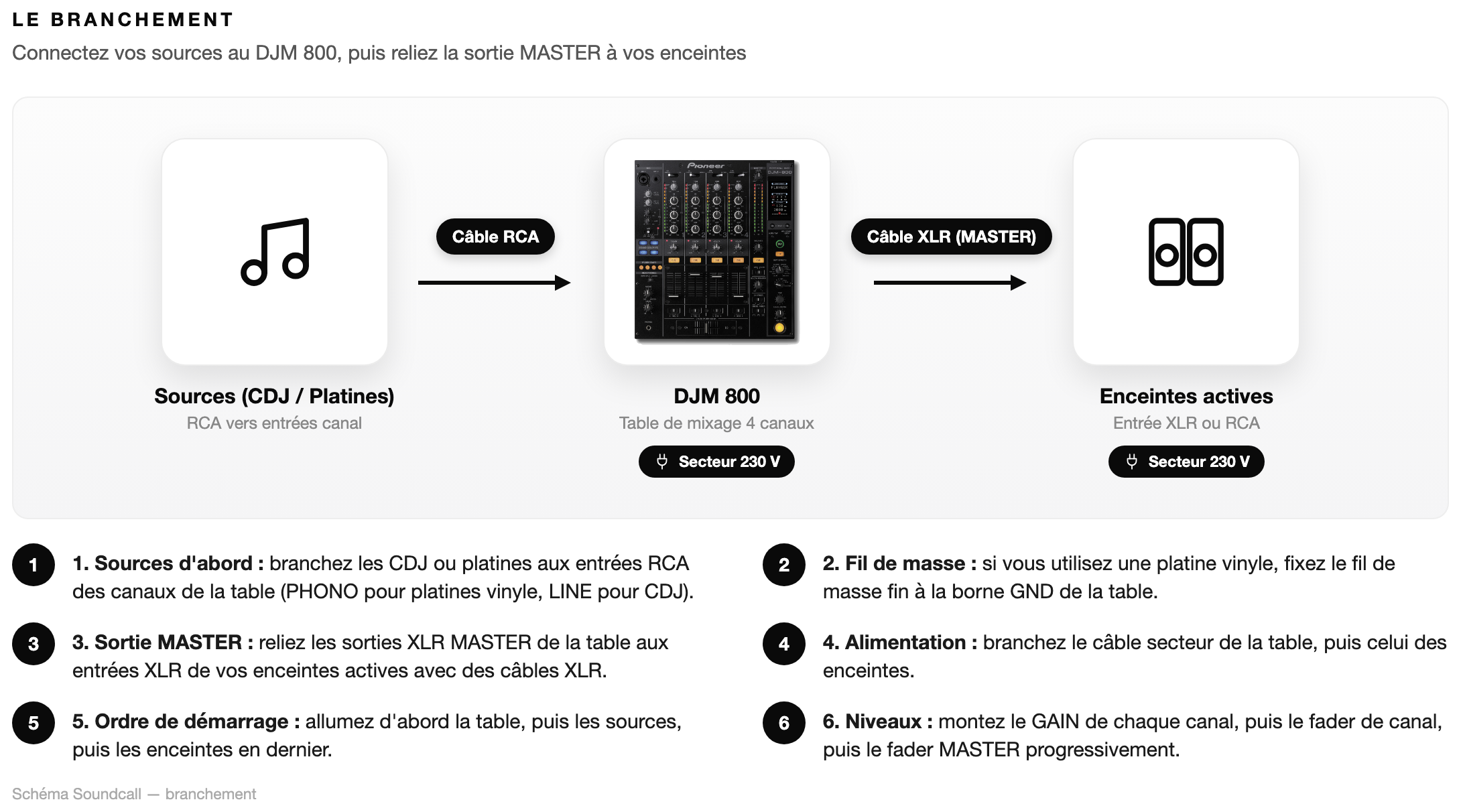

Les schémas officiels du fabricant, traduits en français. Touchez un schéma pour l'agrandir.
Suivez le parcours : chaque étape se valide à mesure.
Placez la table de mixage sur une surface stable. Branchez le câble d'alimentation à l'arrière de la table puis dans une prise secteur 230 V. Ne l'allumez pas encore.
Reliez vos lecteurs CDJ ou platines vinyle aux entrées du DJM 800 avec des câbles RCA. Pour une platine vinyle, utilisez les entrées PHONO et branchez également le fil de masse à la borne GND de la table.
Branchez la sortie MASTER de la table (XLR ou RCA) aux entrées de vos enceintes actives. Préférez les sorties XLR pour une meilleure qualité de signal.
Allumez d'abord la table de mixage, puis vos sources (CDJ, platines), et enfin vos enceintes en dernier. Au rangement, éteignez dans l'ordre inverse : enceintes d'abord.
Sur chaque canal, montez le GAIN progressivement jusqu'à ce que les LEDs de niveau atteignent la zone verte/orange. Montez ensuite le fader de canal, puis le fader MASTER. Ajustez le volume sur les enceintes.
Lancez une piste de test, vérifiez que le son sort des deux enceintes, que le casque (PHONES) fonctionne et que les niveaux sont équilibrés. Tout problème est plus facile à résoudre avant la soirée.
Choisissez un type de branchement. Le schéma détaillé est dans la section Schémas.
Branchez les sorties RCA de vos lecteurs CDJ aux entrées LINE des canaux correspondants (ex : CDJ gauche → canal 1, CDJ droit → canal 2).
Branchez les sorties RCA de la platine aux entrées PHONO du canal. Fixez le fil de masse (fin câble nu) à la borne GND de la table. Sélectionnez PHONO sur le sélecteur d'entrée du canal concerné.
Utilisez des câbles XLR mâle/femelle entre les sorties MASTER XLR du DJM et les entrées XLR de vos enceintes actives. C'est la connexion recommandée pour la qualité du son.
Si vos enceintes n'ont pas d'entrée XLR, utilisez les sorties RCA MASTER avec un câble RCA vers Jack 6,35 mm ou RCA vers XLR selon votre enceinte.
Branchez votre casque DJ sur la prise jack 6,35 mm PHONES en façade. Réglez le volume casque avec le bouton dédié. Utilisez le bouton CUE sur chaque canal pour préécouter une piste.
La sortie BOOTH (Jack 6,35 mm ou XLR selon modèle) permet de brancher un moniteur retour indépendant pour l'espace DJ, avec son propre réglage de volume.
Départ à 0, montez jusqu'à LEDs vertes/oranges — Évitez la zone rouge : cela distord le son. Le gain compense les différences de niveau entre vos sources.
Position centrale (12h) par défaut — Baissez les basses (LOW) si le son est trop puissant pour la pièce, ou les aigus (HI) si le son est agressif.
Montez progressivement jusqu'au niveau souhaité — C'est le volume général envoyé aux enceintes. Partez toujours bas et montez doucement.
Bouton ON/OFF par canal, profondeur réglable — Les effets (echo, flanger, filtre) sont facultatifs. En cas de doute, laissez-les désactivés pour un son pur.
Non, le DJM 800 est une table de mixage autonome. Il reçoit le signal audio de vos sources (CDJ, platines, smartphone) et l'envoie vers les enceintes. Un ordinateur n'est pas nécessaire pour une utilisation standard.
Oui, via un câble Jack 3,5 mm vers RCA (ou Jack 3,5 mm vers double Jack 6,35 mm). Branchez-le sur une entrée LINE de la table et sélectionnez LINE sur le sélecteur de canal. Veillez à mettre le téléphone en mode Avion pour éviter les interférences.
Le DJM 800 dispose d'une sortie MASTER (XLR et RCA) et d'une sortie BOOTH. En pratique, on branche généralement 2 enceintes actives sur la sortie MASTER (une de chaque côté). Pour davantage d'enceintes, il faut un distributeur de signal ou un ampli supplémentaire.
Oui. Branchez la sortie MASTER de la table vers l'entrée du caisson sub, puis reliez les sorties du sub vers vos enceintes tops. Le sub fait office de relais et filtre les fréquences. Consultez Soundcall si vous souhaitez louer un sub en complément.
Vérifiez successivement : le sélecteur PHONO/LINE, le câble de source, le GAIN du canal, le fader de canal et enfin le fader MASTER. Si le problème persiste, appelez-nous au 06 23 65 17 78.
Le DJM 800 dispose d'une interface audio USB intégrée compatible avec certains logiciels DJ. Pour une utilisation avec logiciel, vérifiez la compatibilité avec votre version logicielle et contactez Soundcall pour vous assurer d'avoir les câbles USB nécessaires.
