Mode d’emploi · Pack
8 projecteurs PAR LED multicolores, ambiance lumineuse complète pour toute la salle
Mis à jour le 24 juin 2026
Présentation
Ce pack comprend huit projecteurs ADJ Tripar Profil Plus, des PAR LED RGB+UV (rouge, vert, bleu + ultraviolet) compacts et silencieux. Ne fixez jamais la source UV de près. Sans console, sans technicien : allumez-les, choisissez un mode sur chaque appareil, et la lumière fait le reste. Ce guide vous permet d'être opérationnel en moins de 30 minutes.
Idéal pour les mariages, anniversaires, soirées privées et événements en salle intérieure jusqu'à 200 personnes. Utilisez-les pour colorer une piste de danse, habiller des murs, souligner une scène ou créer une ambiance générale. Usage intérieur uniquement.
Composition
Chaque élément a son propre mode d’emploi si vous avez besoin d’aller plus loin.
Étape par étape
Suivez les étapes dans l’ordre et cochez « Fait » au fur et à mesure.
Placez les 8 projecteurs sur des surfaces stables ou sur des pieds (non fournis). Orientez-les vers la zone à éclairer : piste de danse, mur, scène. Laissez impérativement les grilles latérales dégagées, elles ventilent l'appareil.
Connectez le câble secteur à la prise IEC (le port 'C13' en forme de petite virgule, en bas du panneau arrière) puis à une prise murale 230 V. Vous pouvez utiliser une multiprise à condition que le circuit supporte au moins 320 W au total pour les 8 unités.
Les ADJ Tripar Profil Plus s'allument dès qu'ils sont sous tension, il n'y a pas de bouton ON/OFF physique séparé sur tous les modèles. Le panneau arrière LCD s'éclaire. Si l'écran reste noir, vérifiez le branchement secteur.
Le panneau arrière a un petit afficheur et 4 boutons (MODE, SET UP, UP, DOWN). 1) Débloquez : maintenez MODE 3 à 5 secondes jusqu'à ce que l'affichage clignote (il se verrouille après 30 secondes sans manipulation). 2) Avant la musique : MODE jusqu'à 'AF..' (automatique), puis SET UP pour passer entre AF (fondu), AJ (changements francs) et A-JF (les deux). 3) Quand la musique démarre : MODE jusqu'à 'So..', puis SET UP et UP pour monter la sensibilité à SJ-6 ou SJ-7. 4) Couleur fixe : MODE jusqu'à 'CL..', puis UP et DOWN. Faites le même réglage sur chaque projecteur : chacun a son propre micro, il n'y a rien à relier entre eux.
Si les projecteurs ne réagissent pas assez à la musique, augmentez la sensibilité du microphone dans le menu (touche UP/DOWN après avoir sélectionné le paramètre sensibilité). Si les lumières clignotent de façon anarchique, baissez la sensibilité ou éloignez légèrement les projecteurs des enceintes.
Une fois le mode réglé, les projecteurs fonctionnent seuls toute la soirée. Pour éteindre, débranchez simplement les câbles secteur (ou coupez la multiprise). Il n'y a pas de procédure d'arrêt particulière.
Connectique

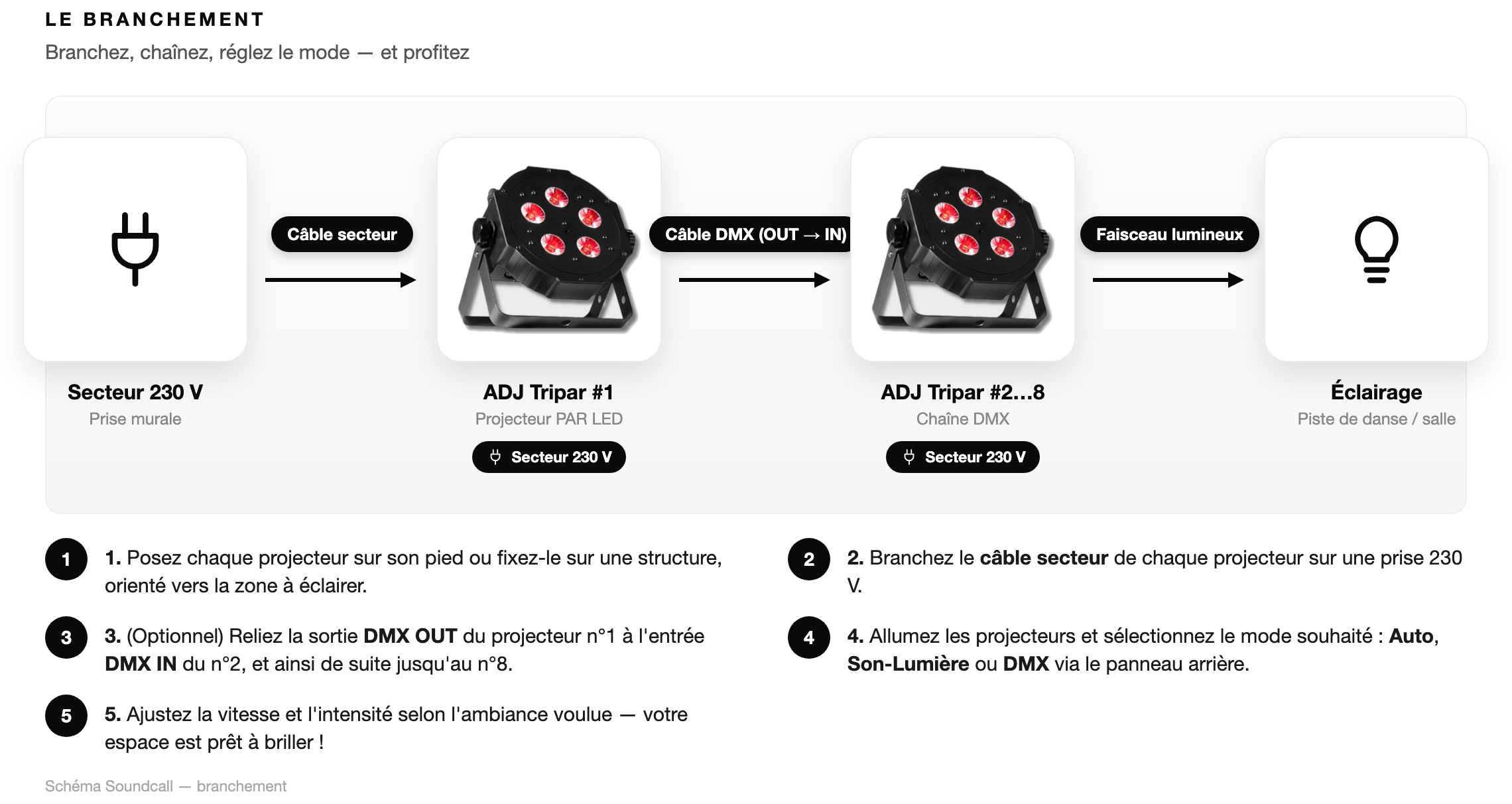

Tous les branchements possibles. Les schémas sont dans la section Schémas et images.
Le port d'alimentation est le connecteur IEC C13 (la prise en forme de petit trapèze à 3 broches, en bas du panneau arrière). Branchez le câble secteur fourni d'un côté dans ce port, de l'autre dans une prise 230 V murale. Piège à éviter : ne pas confondre le port IEC avec la sortie XLR DMX qui est juste à côté, les connecteurs sont de forme très différente (le XLR est rond).
Si vous souhaitez synchroniser les 8 projecteurs depuis une console ou les chaîner : connectez la sortie DMX OUT (port XLR 3 broches marqué OUT) du projecteur 1 à l'entrée DMX IN (port XLR 3 broches marqué IN) du projecteur 2, et ainsi de suite jusqu'au projecteur 8. Piège à éviter : ne pas brancher OUT sur OUT, ni IN sur IN, l'ordre OUT→IN est impératif. En mode son-lumière ou auto sans console, les câbles DMX sont inutiles.
Si vous possédez une console DMX, branchez sa sortie DMX dans l'entrée DMX IN du premier projecteur de la chaîne. Assignez ensuite une adresse DMX différente à chaque projecteur, espacée du nombre de canaux du mode choisi (ex. en mode 6 canaux : 1, 7, 13, 19, 25, 31, 37, 43). Tous les projecteurs doivent être dans le même mode de canaux. La console n'est pas incluse dans ce pack et n'est pas nécessaire pour une utilisation en mode auto ou son-lumière.
Visuels
Touchez une image pour l’agrandir.
Réglages de départ
Des valeurs de départ sûres. Ajustez ensuite à l’oreille.
| Réglage | Valeur | Conseil |
|---|---|---|
| Mode Son-Lumière (SOUND / S) | Réaction automatique au rythme de la musique | Recommandé pour une soirée avec musique. Le microphone intégré détecte le rythme et fait varier les couleurs en rythme. Réglez la sensibilité (SENS) si la réaction est trop forte ou trop faible. |
| Mode Auto (AUTO / A) | Séquences de couleurs automatiques en boucle | Idéal pour une ambiance lumineuse sans musique ou si vous ne voulez pas que la lumière 'batte' au rythme. Réglez la vitesse (SPEED) pour une ambiance douce (lent) ou festive (rapide). |
| Mode Couleur Fixe (STATIC / ST) | Mode Couleur Fixe (CLXX) : appuyez sur MODE jusqu à 'CLXX' et choisissez une des 64 couleurs avec UP et DOWN (ou MODE jusqu à 'r.XXX' pour doser rouge, vert, bleu et UV un par un avec SET UP). Mode Auto : 'AFXX', 'AJXX' ou 'A-JF', vitesse via SET UP puis 'SP.XX'. Mode Son : 'SoXX', sensibilité via SET UP puis 'SJ-1' à 'SJ-8'. | |
| Mode DMX | Contrôle complet par console externe | Nécessite une console DMX (non fournie). Assignez une adresse DMX à chaque projecteur. Pour les soirées sans console, ignorez ce mode. |
Éclairage
Vous avez 8 projecteurs ADJ Tripar identiques. Le plus simple : réglez-les tous en Son-lumière, ils réagissent alors ensemble à la musique. Pour une synchronisation parfaite, utilisez le mode Maître / Esclave : un seul appareil « maître » mène, les autres « esclaves » reproduisent exactement ses effets.
Quand l’utiliser ?Vous branchez l'appareil et vous voulez qu'il anime la piece seul, sans rien regler. Il enchaine des sequences de couleurs automatiquement. Il existe 16 programmes de changement de couleur (AJXX) et 16 programmes de fondu de couleur (AFXX), ou les deux en meme temps (A-JF). Ideal pour une soiree ou vous ne voulez pas vous en occuper.
Comment l’activer ?L'afficheur se verrouille après 30 secondes sans manipulation : les boutons semblent alors ne plus rien faire. Maintenez MODE appuyé 3 à 5 secondes, jusqu'à ce que l'affichage clignote : le panneau est débloqué. Appuyez ensuite plusieurs fois sur MODE jusqu'au mode automatique : selon le dernier réglage, l'afficheur montre 'AF', 'AJ' ou 'A-JF' suivi de 2 chiffres. Appuyez sur SET UP pour passer de l'un à l'autre : AF = couleurs en fondu, AJ = changements de couleur francs, A-JF = les deux mélangés. Si vous ne trouvez pas 'AJ', c'est normal : il s'obtient avec SET UP depuis 'AF', pas avec MODE. UP et DOWN choisissent le programme (01 à 16). Pour la vitesse, appuyez sur SET UP jusqu'à 'SP.XX', puis réglez avec UP et DOWN (SP.01 très lent, SP.16 très rapide).
Quand l’utiliser ?Vous voulez que l'eclairage batte au rythme de la musique grace au micro integre de l'appareil. Parfait pour une piste de danse ou une ambiance festive : les couleurs changent automatiquement en suivant les battements.
Comment l’activer ?Appuyez sur MODE jusqu'à voir 'So' suivi de 2 chiffres (So01 à So16) : les lumières suivent la musique grâce au micro intégré. UP et DOWN changent le programme. Appuyez sur SET UP : 'SJ-X' s'affiche, c'est la sensibilité du micro. Montez avec UP jusqu'à SJ-6 ou SJ-7 pour une soirée (SJ-1 = peu sensible, SJ-8 = très sensible). Attention : 'So' est le mode musique, ce n'est pas le mode esclave (SLAV), qui ne sert que si les projecteurs sont reliés par câble DMX.
Quand l’utiliser ?Vous souhaitez un eclairage d'une seule couleur qui ne change pas, par exemple un fond rouge pour une deco, un blanc chaud pour eclairer une table, ou un bleu pour une ambiance lounge. L'appareil reste sur la teinte choisie.
Comment l’activer ?Appuyez plusieurs fois sur le bouton MODE jusqu'a ce que l'afficheur indique 'CLXX'. Utilisez les boutons UP et DOWN pour faire defiler les 64 couleurs disponibles et choisir celle qui vous convient. Appuyez sur SET UP si vous souhaitez activer un effet de flash sur cette couleur : l'afficheur montre 'FS.XX' (FS.00 = pas de flash, FS.15 = flash tres rapide).
Quand l’utiliser ?Vous voulez changer de mode ou de couleur a distance depuis la salle, sans toucher aux boutons de l'appareil. La télécommande ADJ LED RC2 (vendue séparément, non fournie dans ce pack) fonctionne jusqu à environ 9 mètres face à l appareil, à condition d activer le récepteur infrarouge : MODE jusqu à 'dXX', SET UP jusqu à 'IrXX', puis 'on'.
Comment l’activer ?Pointez la telecommande vers l'avant de l'appareil, a moins de 9 m (30 pieds). Les boutons principaux : BLACKOUT eteint l'appareil, PROGRAM SELECTION fait defiler les modes (changement couleur / fondu / auto / couleur fixe), FLASH active le stroboscope (reglable avec + et -), SPEED ajuste la vitesse ou la sensibilite micro, SLAVE/SA active le mode son-lumiere avec 16 programmes. Un voyant LED indique le mode actif (rouge = fondu, vert = changement couleur, bleu = auto, UV = couleur fixe).
Quand l’utiliser ?Vous utilisez une console DMX professionnelle pour piloter l'appareil avec precision (couleur, intensite, stroboscope canal par canal). Le DMX est un protocole standard qui relie les appareils d'eclairage a une regie via un cable XLR. A reserver si vous avez une console DMX ou un logiciel de controle.
Comment l’activer ?Appuyez plusieurs fois sur le bouton MODE jusqu'a ce que l'afficheur indique 'd.XXX' (XXX = adresse DMX). Utilisez UP et DOWN pour choisir votre adresse DMX (1 a 512). Appuyez ensuite sur SET UP pour choisir le nombre de canaux : 'Ch04' (4 canaux), 'Ch05' (5 canaux), 'Ch06' (6 canaux), 'Ch09' (9 canaux) ou 'Ch10' (10 canaux). Branchez ensuite le cable XLR de la console dans l'entree XLR male de l'appareil. En mode DMX, si le signal est perdu, vous pouvez configurer le comportement via 'nodn' : 'bLAC' (extinction), 'LASt' (maintien derniere couleur) ou 'ProG' (passage en auto).
Quand l’utiliser ?Vous avez 2 appareils ADJ Mega TRIPAR Profile Plus ou plus et vous voulez qu'ils clignotent et changent de couleur exactement en meme temps, sans console DMX. L'un des appareils commande les autres : c'est le Maitre. Les autres l'imitent : ce sont les Esclaves. Ideal pour encadrer une scene ou illuminer toute une piece de facon coordonnee.
Comment l’activer ?1. Reliez les appareils en chaine avec un cable XLR : la sortie XLR femelle du Maitre se branche sur l'entree XLR male du premier Esclave, puis la sortie XLR femelle de ce premier Esclave sur l'entree du suivant, et ainsi de suite. 2. Sur l'appareil Maitre : choisissez le mode que vous souhaitez (automatique, son-lumiere, couleur fixe) via le bouton MODE. 3. Sur chaque appareil Esclave : appuyez sur MODE jusqu à afficher 'SLAV' et confirmez avec SET UP : l Esclave reproduit alors les séquences du Maître en temps réel. Ne le laissez pas sur 'd.XXX' : sans console il resterait éteint. et reproduisent ses sequences en temps reel. Important : le connecteur XLR male est l'entree (IN), le connecteur XLR femelle est la sortie (OUT).
Pas à pas
Vérifiez dans l’ordre, un point à la fois.
Important
Questions
Non. En mode son-lumière ou automatique, les 8 projecteurs fonctionnent de façon totalement autonome. Il suffit de les brancher au secteur, de choisir le mode via le bouton du panneau arrière, et c'est tout. La console DMX n'est utile que si vous souhaitez un contrôle manuel précis de chaque couleur, elle n'est ni fournie ni nécessaire pour une soirée classique.
Oui. Débloquez d'abord l'afficheur en maintenant MODE 3 à 5 secondes, jusqu'à ce qu'il clignote. Appuyez sur MODE jusqu'à 'AF' (mode automatique), puis sur SET UP pour passer à 'AJ' ou 'A-JF'. Quand la musique démarre, revenez avec MODE jusqu'à 'So' (mode musique) et montez la sensibilité à SJ-6 ou SJ-7.
Il vous faut 8 prises au total (une par projecteur). Une ou deux multiprises de qualité suffisent. Assurez-vous simplement que le circuit supporte environ 320 W en tout, c'est équivalent à trois ampoules halogènes, cela ne présente aucune difficulté sur un circuit standard de 16 A.
Non, ce n'est pas obligatoire. Chaque projecteur peut fonctionner complètement indépendamment en mode son-lumière ou auto, branché uniquement au secteur. Les câbles DMX fournis ne servent qu'à synchroniser les projecteurs depuis une console, ou à les faire fonctionner ensemble en chaîne DMX contrôlée.
Non. Les ADJ Tripar Profil Plus sont conçus exclusivement pour l'intérieur. En cas de besoin pour un événement en plein air, contactez-nous au 06 23 65 17 78, nous vous orienterons vers du matériel adapté.
Comptez environ 20 à 30 minutes pour positionner les 8 projecteurs, brancher les câbles secteur et choisir le mode sur chacun. Prévoyez ce temps avant l'arrivée de vos invités.
Oui, les ADJ Tripar Profil Plus sont conçus pour fonctionner en continu. Assurez-vous simplement que les grilles de ventilation restent dégagées et qu'aucun tissu ou rideau ne les recouvre.
Débranchez uniquement le projecteur défaillant (secteur et câble DMX s'il y en a un) pour ne pas perturber les autres. Les 7 projecteurs restants continuent de fonctionner normalement. Appelez notre assistance au 06 23 65 17 78 pour toute urgence.
Il suffit de débrancher les câbles secteur ou de couper la multiprise. Il n'y a pas de procédure d'arrêt particulière à respecter.
Appelez le 06 23 65 17 78 ou ouvrez l’assistant : il répond à partir de ce mode d’emploi.
