Caisson de basses actif 18", branchez-le entre votre mixeur et vos enceintes, il gère les graves
Mis à jour le 24 juin 2026
Présentation

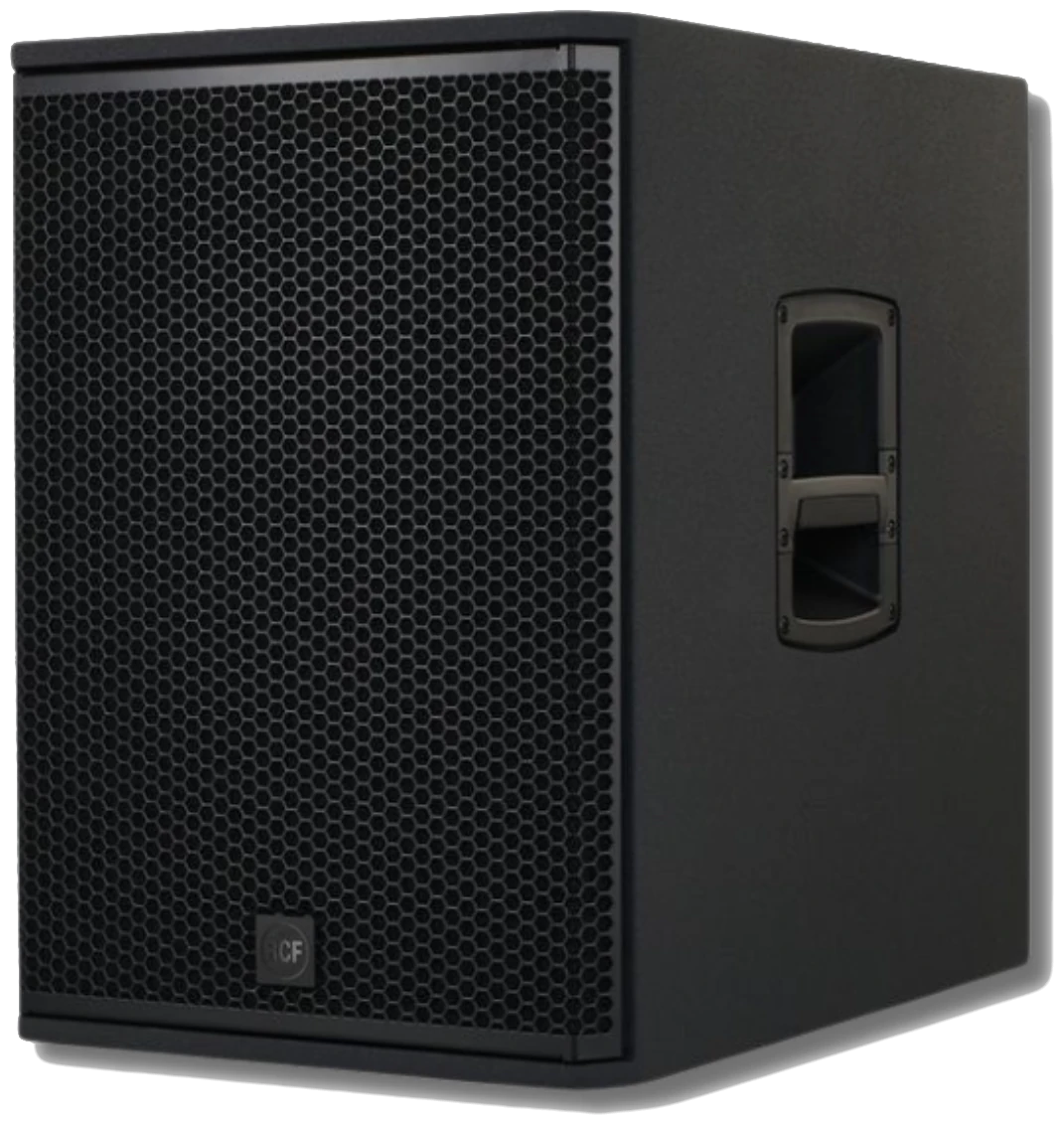

Le RCF SUB 905-AS MK3 est un caisson de basses amplifié 15 pouces. Son rôle : reproduire uniquement les fréquences graves (le « boom ») pour que votre sono sonne pleine et puissante. Il s'installe entre votre source (mixeur, contrôleur DJ) et vos enceintes satellites (tops). Sans tops, il diffuse du son mais vous n'entendrez que les basses, pas de voix, pas de mélodies.
Idéal pour les mariages, soirées privées, anniversaires et événements jusqu'à 200 personnes. Il se couple avec des enceintes tops actives pour couvrir une salle, un jardin ou une terrasse. Ne fonctionne pas seul, ne se connecte pas en Bluetooth, n'accepte pas de prise mini-jack 3,5 mm.
Étape par étape
Suivez les étapes dans l’ordre et cochez « Fait » au fur et à mesure.
Placez le SUB à plat sur le sol, idéalement entre vos deux enceintes tops ou contre un mur pour renforcer les graves. Laissez 20 cm d'espace libre derrière et sur les côtés pour la ventilation. Ne le posez pas sur une table ni sur une enceinte.
Assurez-vous que le SUB, votre mixeur et vos enceintes tops sont tous éteints (boutons en position OFF). On branche d'abord les câbles audio, ensuite seulement l'alimentation secteur.
Prenez un câble XLR. Branchez l'extrémité FEMELLE (trous) du câble sur la sortie MASTER L XLR de votre mixeur et l'extrémité MÂLE (broches) dans l'entrée XLR femelle L (repère 1) du caisson. Pour la stéréo, faites de même de MASTER R vers l'entrée R. Si votre mixeur n'a qu'une sortie Jack 6,35 mm, utilisez un adaptateur Jack 6,35 mm mâle vers XLR femelle (non fourni, appelez-nous si besoin).
Prenez un second câble XLR. Branchez l'extrémité FEMELLE du câble sur l'une des deux sorties XLR mâles (repère 2) du caisson et l'extrémité MÂLE dans l'entrée combo de votre première enceinte top ; faites de même de la seconde sortie vers la seconde top. Répétez pour la seconde enceinte (en chaînant depuis la sortie LINK de la première top si elle en dispose, ou en ajoutant un câble supplémentaire depuis le mixeur). Les deux entrées L et R servent à la stéréo : MASTER L dans L, MASTER R dans R. En mono, une seule entrée suffit.
Connectez le câble IEC fourni sur la prise à l'arrière du caisson, puis branchez l'autre extrémité sur une prise murale 230 V (ou multiprise robuste). Utilisez de préférence une prise dédiée, pas la même multiprise que d'autres gros appareils (machine à café, projecteur).
1. Allumez d'abord votre mixeur ou contrôleur DJ. 2. Mettez le caisson sous tension en enfonçant puis tournant la fiche Powercon jusqu'au clic : la LED POWER verte s'allume (il n'y a pas d'interrupteur). 3. Allumez enfin vos enceintes tops. Pour éteindre, faites strictement l'inverse : TOPS → SUB → SOURCE. Cet ordre protège vos haut-parleurs des chocs électriques.
Sur le panneau arrière du SUB, appuyez une fois sur l'encodeur (la LED GAIN REDUCTION s'allume) et vérifiez que l'afficheur indique 0 : c'est le niveau plein. Ce réglage est mémorisé, un caisson muet vient souvent d'une réduction de gain laissée par erreur. Lancez votre musique à volume modéré depuis le mixeur. Vous devez entendre les basses dans le caisson et les médiums/aigus dans les tops. Si rien ne sort, consultez la section Dépannage ci-dessous. Augmentez ensuite progressivement jusqu'au niveau souhaité.
Connectique

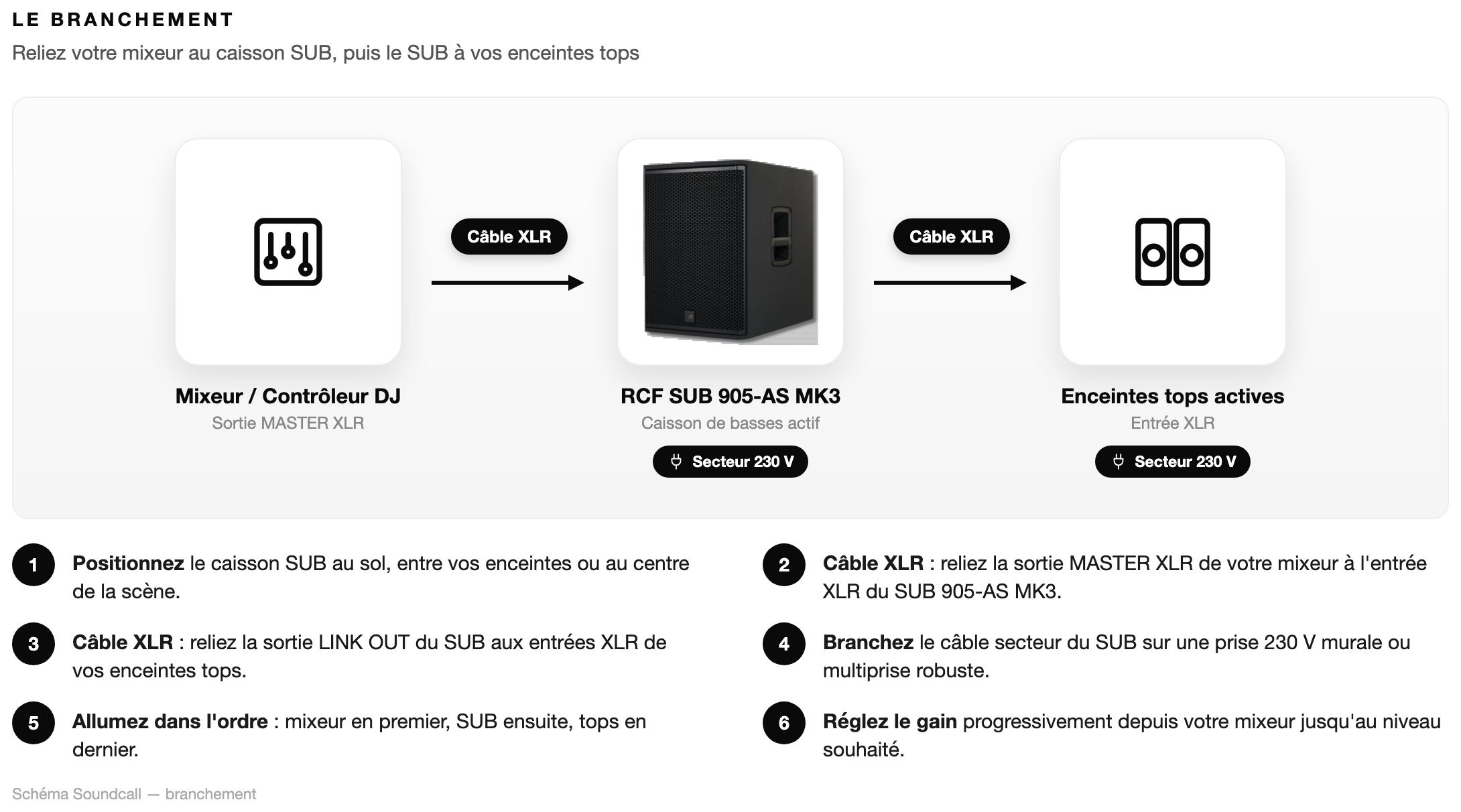

Tous les branchements possibles. Les schémas sont dans la section Schémas et images.
Reçoit le signal depuis votre mixeur ou contrôleur DJ. Branchez ici la sortie MASTER XLR de votre mixeur. Câble XLR : la prise FEMELLE (trous) va dans le SUB, la prise MÂLE (broches) sort du mixeur. PIÈGE : ne branchez pas ici la sortie d'une enceinte top, ce port est une ENTRÉE, pas une sortie.
Renvoie le signal vers vos enceintes satellites (tops). Branchez ici l'extrémité MÂLE d'un câble XLR, l'autre extrémité FEMELLE va dans l'entrée de votre top. Si vous avez deux tops et qu'elles ne peuvent pas se chaîner, revenez au mixeur pour la seconde top.
Si votre mixeur dispose uniquement d'une sortie Jack 6,35 mm, utilisez un câble Jack 6,35 mm mâle vers XLR mâle (adaptateur). Entrées : deux XLR femelles IN L et IN R. Branchez MASTER L de votre mixeur sur IN L et MASTER R sur IN R. Pas de jack : si votre source n'a qu'un jack 6,35 mm, utilisez un câble jack vers XLR mâle.
Connectez le câble secteur Powercon fourni sur la prise INPUT POWERCON à l'arrière du caisson : enfoncez la fiche puis tournez-la jusqu'au clic de verrouillage. Branchez l'autre extrémité sur une prise murale 230 V. Branchez l'autre extrémité sur une prise murale 230 V. Idéalement une prise dédiée ou une multiprise robuste de qualité (pas une prise simple avec 4 autres gros appareils).
Visuels
Touchez une image pour l’agrandir.
Réglages de départ
Des valeurs de départ sûres. Ajustez ensuite à l’oreille.
| Réglage | Valeur | Conseil |
|---|---|---|
| Gain / Level (niveau d'entrée) | Démarrez à 12h (milieu), ajustez ensuite | Augmentez si les graves manquent de punch ; réduisez si le son est distordu ou que le voyant CLIP (rouge) s'allume souvent. Ne poussez pas à fond d'emblée. |
| Fréquence de coupure, Crossover (HPF/LPF) | Preset (3 appuis sur l'encodeur, puis tourner) : L2 ou L3 (30 à 80 ou 100 Hz) pour un son étendu et linéaire, H2 ou H3 pour plus de pression entre 50 et 60 Hz. L'afficheur clignote une fois quand le réglage est enregistré. Supprimer les blocs « Phase » et « Crossover ». | |
| Phase | 0° par défaut | Si les graves semblent creux, rapprochez le caisson des tops ou réglez le retard : deux appuis sur l'encodeur (LED DELAY), valeur en mètres, à laisser à 0 en usage courant. Choisissez la position qui sonne le plus plein. Dans le doute, laissez à 0°. |
| Filtre passe-bas LPF (IN / OUT) | Sélecteur LINK / XOVER : mettez-le sur XOVER dès que vos enceintes tops sont branchées sur les sorties du caisson, afin qu'elles reçoivent un signal filtré. Sur LINK, les tops reçoivent tout le grave et le son perd en clarté. | |
| Interrupteur ON/OFF | Arrière du caisson | Le voyant de mise en marche doit être allumé. Le caisson n'a pas de veille : s'il reste muet, vérifiez la LED SIGNAL (signal présent) et la réduction de gain affichée après un appui sur l'encodeur. |
Pas à pas
Vérifiez dans l’ordre, un point à la fois.
Important
Questions
Oui. Le caisson ne reproduit que les basses fréquences (graves). Sans enceintes tops associées, vous n'entendrez ni les voix, ni les mélodies, ni les aigus. Le SUB et les tops se complètent et doivent être utilisés ensemble.
Non. Le caisson nécessite un signal ligne (XLR ou Jack 6,35 mm) provenant d'un mixeur ou d'un contrôleur DJ. Il n'est pas compatible Bluetooth et n'a pas d'entrée mini-jack 3,5 mm. Si vous n'avez pas de mixeur dans votre commande, contactez-nous au 06 23 65 17 78.
Vérifiez que : 1) le câble XLR en entrée du SUB est bien branché sur la sortie MASTER du mixeur (pas une sortie auxiliaire) ; 2) le gain du SUB est monté (à 12h minimum) ; 3) le caisson est bien allumé (voyant visible). Si tout est correct et qu'il ne produit toujours pas de son, appelez le 06 23 65 17 78.
Le voyant CLIP indique que le signal d'entrée est trop fort et que le son commence à saturer. Baissez le niveau master de votre mixeur ou réduisez le gain du SUB jusqu'à ce que le voyant ne s'allume plus (ou très rarement, en cas de pics forts). Continuer avec un signal saturé peut endommager le matériel.
Pour une soirée DJ, mariage ou musique variée, réglez la fréquence de coupure entre 80 et 100 Hz. C'est la plage dans laquelle le SUB prend le relais de vos tops pour les graves. Inutile de monter au-delà sauf si vos tops semblent manquer de corps.
Uniquement par beau temps, à l'abri de toute humidité. Le caisson n'est pas résistant à la pluie ni à la rosée. Au moindre doute météo, protégez-le ou rentrez-le immédiatement. Un dommage causé par l'humidité est irréparable et engage votre responsabilité.
La plupart du temps, c'est la protection thermique qui s'est déclenchée (surchauffe) ou la protection contre la surpuissance. Éteignez le caisson, dégagez l'espace autour pour la ventilation, attendez 5 à 10 minutes avant de le rallumer à volume plus modéré. Si le problème persiste, appelez le 06 23 65 17 78.
Notre équipe Soundcall est joignable au 06 23 65 17 78. N'hésitez pas à appeler avant ou pendant votre événement, nous sommes là pour que tout se passe bien.
Appelez le 06 23 65 17 78 ou ouvrez l’assistant : il répond à partir de ce mode d’emploi.
Le téléphone répond 7j/7 de 9h à 22h.Location
