Guide d'utilisation Sennheiser XSW 1-825 Dual

Présentation

L’essentiel

Le Sennheiser XSW 1-825 Dual est un kit radiomicro professionnel : deux micros main sans fil et un récepteur double canal. Branchez le récepteur sur votre enceinte, allumez les micros, en moins de 5 minutes, deux personnes peuvent parler ou chanter sans aucun câble. Aucune configuration complexe : les micros sont déjà appairés en usine sur les canaux A et B.

Pour quel usage ?

Idéal pour animer un mariage, un anniversaire, une soirée privée, un discours ou un karaoké en salle ou en extérieur (hors pluie). Convient à deux intervenants parlant ou chantant simultanément.

Étape par étape

Mise en route

Suivez les étapes dans l’ordre et cochez « Fait » au fur et à mesure.

Sommaire

Étape 1 : Positionner le récepteur en hauteur, face à la salle
Placez le récepteur sur une table ou un support en hauteur (1 m minimum), avec une vue dégagée vers la zone où vous utiliserez les micros. Évitez de le cacher derrière une colonne ou dans un coffre, cela couperait le signal.
Étape 2 : Brancher le récepteur sur le secteur
Connectez le câble d'alimentation fourni à l'arrière du récepteur, puis branchez-le sur une prise 230 V. Ne l'allumez pas encore.
Étape 3 : Relier le récepteur à votre enceinte (ou table de mixage)
Avec le câble fourni, branchez la sortie du récepteur (XLR ou jack 6,35 mm) sur l'entrée de votre enceinte active. Si vous passez par une table de mixage, branchez sur un canal d'entrée de la table. PIÈGE À ÉVITER : sur le récepteur, il y a deux sorties, une pour le canal A (Micro 1) et une pour le canal B (Micro 2). Si vous souhaitez n'utiliser qu'une seule enceinte pour les deux micros, Il n y a pas de sortie regroupée : chaque canal (A et B) a sa sortie XLR et sa sortie jack, une seule des deux à utiliser par canal. Pour entendre les deux micros, il faut deux câbles : canal A vers une entrée, canal B vers une autre entrée (les deux entrées d une enceinte, un sub, ou une table de mixage).
Étape 4 : Allumer le récepteur
Appuyez sur le bouton de mise sous tension du récepteur. L'écran LCD s'allume et affiche les deux canaux A et B. Le récepteur est prêt à recevoir les micros.
Étape 5 : Allumer les micros un par un
Dévissez le bas de chaque micro, vérifiez que les 2 piles AA sont bien installées (+ et, dans le bon sens), revissez. Appuyez sur le bouton de mise sous tension de chaque micro. Le témoin LED doit passer au vert fixe sous quelques secondes. Si la LED clignote ou reste rouge, les piles sont faibles, replacez-les.
Étape 6 : Vérifier la réception sur l'écran du récepteur
Dès qu'un micro est allumé à portée, l'écran du récepteur affiche un indicateur de niveau RF (barres de signal) sur le canal correspondant (A ou B). Parlez dans le micro, vous devez voir le niveau audio bouger sur l'écran.
Étape 7 : Régler le volume
Parlez dans le micro et ajustez le volume sur votre enceinte (ou le gain d'entrée de la table de mixage). Commencez à 50 %, montez progressivement jusqu'à obtenir un son clair et fort sans saturation ni sifflement. Laissez le bouton de volume sur le corps du micro en position maximale, réglez toujours depuis l'enceinte.

Connectique

Branchements

Tous les branchements possibles. Les schémas sont dans la section Schémas et images.

Sommaire

Secteur

Récepteur → Prise 230 V

Câble d'alimentation (fourni) branché à l'arrière du récepteur, puis sur prise murale. Le récepteur ne fonctionne pas sur batterie, il doit rester branché toute la soirée. Prévoyez une rallonge si la prise est loin.

XLR

Récepteur → Enceinte active (XLR recommandé)

Branchez un câble XLR mâle dans la sortie XLR du récepteur, l'autre extrémité dans l'entrée XLR de votre enceinte. C'est la connexion la plus fiable, sans bruit de fond. ATTENTION : repérez bien la sortie 'MIX' ou la sortie principale qui regroupe les deux canaux si vous n'avez qu'une seule enceinte.

Jack

Récepteur → Enceinte active (Jack 6,35 mm)

Si votre enceinte n'a pas d'entrée XLR, utilisez un câble jack 6,35 mm (TRS symétrique) depuis la sortie jack du récepteur vers l'entrée jack de l'enceinte. Évitez les câbles bon marché qui introduisent des bruits de fond.

XLR

Récepteur → Table de mixage

Si vous passez par une table de mixage, vérifiez que le sélecteur Line/Mic à l arrière du récepteur est sur Mic pour chaque canal, puis branchez la sortie XLR de chaque canal sur une entrée micro de la table. Réglez le gain de ces voies progressivement pour éviter la saturation.

Piles

Micros → 2 × Piles AA par micro

Dévissez le bas du micro dans le sens inverse des aiguilles d'une montre. Insérez 2 piles AA en respectant les polarités (+ et, indiqués à l'intérieur). Revissez sans forcer. Autonomie : environ 8 h avec des piles alcalines neuves. Remplacez dès que la LED clignote en orange ou rouge.

Visuels

Schémas et images

Touchez une image pour l’agrandir.

Sommaire

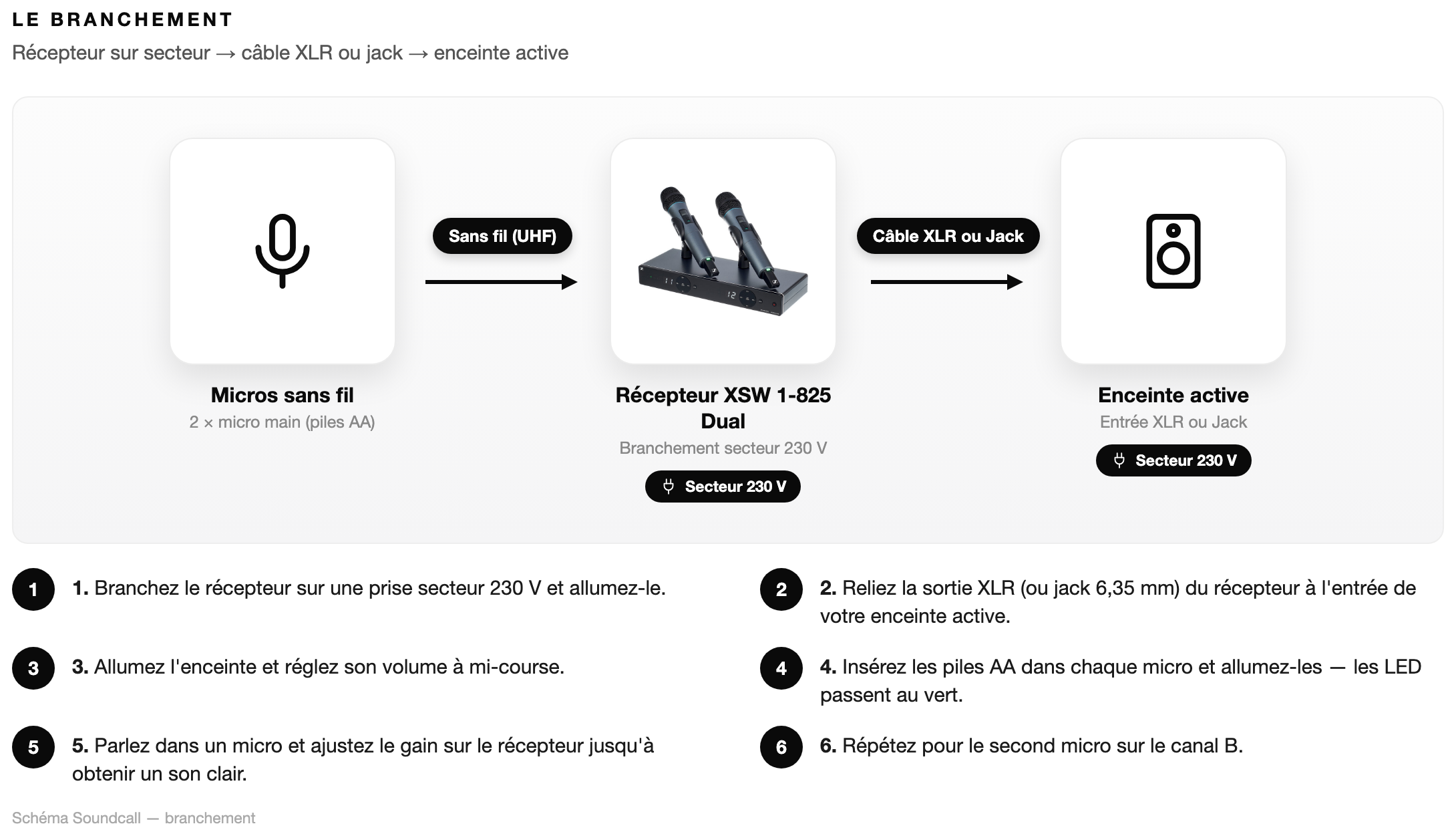

Schéma : Le branchement Sennheiser XSW 1-825 Dual — Le branchementAgrandir

Réglages de départ

Réglages

Des valeurs de départ sûres. Ajustez ensuite à l’oreille.

Sommaire

Réglages recommandés pour Sennheiser XSW 1-825 Dual
Réglage	Valeur	Conseil
Volume sur le corps du micro		Le micro n a pas de bouton de volume. Vérifiez que son petit interrupteur de mute est sur la position active. Le niveau se règle sur le récepteur avec les touches VOL + et VOL, de chaque canal, puis sur l enceinte ou la table. Si ça sature quand on chante fort, baissez le sélecteur Sensitivity sous le corps dévissé du micro.
Gain de sortie du récepteur	Commencer à 50 %, ajuster à l'oreille	Montez progressivement en parlant dans le micro. Arrêtez dès que le son est fort et clair sans craquement ni saturation.
Canal A / Canal B	Micro 1 = canal A, Micro 2 = canal B	Les micros sont déjà appairés en usine. Ne tentez pas de changer les canaux. N'allumez jamais deux micros sur le même canal, il n'y en aurait qu'un seul audible.
Squelch (seuil de coupure de bruit)	Position basse	Un squelch trop élevé peut couper le son en limite de portée. Laissez-le en position basse (réglage d'usine) pour une réception stable.

Pas à pas

Dépannage

Vérifiez dans l’ordre, un point à la fois.

Sommaire

Aucun son dans l'enceinte

Vérifier que le récepteur est branché sur le secteur ET allumé (écran LCD allumé)
Vérifier que le micro est allumé : LED verte fixe = OK, éteinte = appuyer sur le bouton marche
Ouvrir le bas du micro et vérifier que les 2 piles AA sont bien installées dans le bon sens
Vérifier que le câble relie bien la sortie du récepteur à l'entrée de l'enceinte (pas la mauvaise prise)
Monter le volume de l'enceinte à au moins 50 %
Parler directement dans la tête du micro en le tenant à 10 cm de la bouche
Si rien ne se passe : contacter le 06 23 65 17 78

Larsen, sifflement aigu qui s'emballe

Baisser immédiatement le volume de l'enceinte
Éloigner le micro des enceintes : ne jamais pointer le micro en direction d'un haut-parleur
Repositionner les enceintes devant vous (face à l'assemblée), jamais derrière vous
Remonter le volume progressivement jusqu'au seuil avant que le sifflement ne revienne

Son qui coupe, grésille ou décroche

Vérifier les piles : LED orange ou rouge = piles à changer immédiatement
Rapprocher le micro du récepteur, portée réelle en intérieur : 20 à 30 m selon obstacles
Éviter d'interposer des murs épais, des colonnes métalliques ou du matériel de DJ entre le micro et le récepteur
Vérifier que personne n'a accidentellement appuyé sur le bouton marche/arrêt du micro
Vérifier que le câble entre récepteur et enceinte est bien enfoncé des deux côtés

La LED du micro clignote ou est rouge au démarrage

Remplacer les piles AA (les piles livrées peuvent être partiellement déchargées si elles ont été utilisées lors d'un précédent événement)
Insérer des piles neuves alcalines AA et rallumer le micro

Un seul micro fonctionne, l'autre est muet

Vérifier que le deuxième micro est bien allumé (LED verte)
Vérifier que les piles du deuxième micro sont chargées
Si vous n'avez qu'un seul câble branché sur le récepteur : vérifier que vous utilisez la sortie MIX (ou la sortie principale regroupant A+B) et non uniquement la sortie du canal A, le canal B serait alors silencieux
Contacter le 06 23 65 17 78 si le problème persiste

Son sourd, étouffé, peu de grave

Tenir le micro à 5 à 15 cm de la bouche et parler directement dedans (pas de côté)
Vérifier que la capsule en haut du micro n'est pas obstruée (doigt posé dessus, scotch, etc.)
Augmenter légèrement les aigus sur l'égaliseur de l'enceinte si disponible

Important

Sécurité

Sommaire

Gardez les micros hors de portée des enfants en bas âge, les piles AA peuvent être dangereuses si avalées.
Ne pas exposer les micros ni le récepteur à la pluie, aux projections de liquide ou à l'humidité excessive.
Ne pas forcer sur le pas de vis du compartiment à piles, tournez doucement pour ne pas abîmer le filetage.
Éteignez les micros (appui long sur le bouton marche) quand ils ne sont pas utilisés : cela préserve les piles.
Ne laissez pas le récepteur sans surveillance à proximité de boissons ou fontaines.
En fin de soirée, retirez les piles des micros avant de les ranger pour éviter toute fuite acide.
Le récepteur doit rester branché sur secteur toute la soirée, ne tirez pas sur le câble d'alimentation.

Questions

FAQ

Sommaire

Peut-on utiliser les deux micros exactement en même temps ?

Oui, c'est l'avantage principal de ce kit. Les deux micros fonctionnent simultanément sur deux canaux distincts (A et B) sans interférence. Les deux voix sortent en même temps dans l'enceinte.

Faut-il configurer ou appairer les micros au récepteur ?

Normalement non : les micros sont déjà synchronisés avec leur canal. Si le symbole d antenne RF n apparaît pas sur l écran du canal, resynchronisez : micros éteints, appuyez 3 secondes sur SET/SCAN du canal pour trouver une fréquence libre et acceptez-la, puis maintenez SYNC sur le micro (LED clignote rouge et vert) et appuyez brièvement sur SYNC du canal correspondant sur le récepteur. Allumez ensuite le micro : LED verte fixe = liaison établie.

Combien de temps durent les piles ?

Environ 8 heures avec des piles alcalines neuves AA. Pour une soirée qui dépasse 6 à 7 heures, nous vous recommandons de prévoir 4 piles AA de rechange (2 par micro). Les piles installées dans les micros au retrait peuvent avoir déjà été utilisées lors d'un précédent événement.

Les deux micros sortent-ils dans la même enceinte ?

Cela dépend du branchement. Le récepteur a deux sorties (une par canal A et B). Si vous n avez qu une enceinte avec une seule entrée, il faut une petite table de mixage (ou une enceinte à deux entrées) : branchez un câble depuis la sortie du canal A et un second depuis la sortie du canal B. Avec un seul câble, un seul micro est audible. Si vous branchez uniquement sur la sortie du canal A, vous n'entendrez que le Micro 1.

A-t-on besoin d'une table de mixage ?

Non, le récepteur se branche directement sur une enceinte active via câble XLR ou jack. Une table de mixage est utile si vous voulez mélanger plusieurs sources (micro + musique + karaoké), mais elle n'est pas obligatoire pour ce kit seul.

Quelle est la portée réelle des micros ?

Sennheiser ne publie pas de portée en mètres pour ce kit. Gardez le récepteur en vue directe des micros, sans obstacle métallique entre les deux, et ne montez pas le squelch trop haut : il réduit la portée. Ne cachez pas le récepteur derrière des obstacles.

Peut-on utiliser ce kit en extérieur ?

Oui, à condition de rester hors de la pluie et de l'humidité. Le récepteur doit être à l'abri et branché sur secteur. La portée en extérieur est généralement meilleure qu'en intérieur grâce à l'absence d'obstacles.

Que faire si un micro tombe en panne pendant la soirée ?

Commencez par remplacer les piles (cause la plus fréquente). Si le problème persiste après avoir mis des piles neuves, appelez notre équipe au 06 23 65 17 78, nous faisons notre possible pour vous assister rapidement à distance.

Peut-on connecter le kit à une télévision ou un ordinateur ?

Le récepteur dispose de sorties XLR et jack 6,35 mm, pensées pour des enceintes actives ou tables de mixage. Une connexion directe à une TV ou un ordinateur n'est généralement pas possible sans adaptateur spécifique. Pour du karaoké avec PC, passez par une table de mixage ou une enceinte active avec entrée jack.
