Mode d’emploi · Produit
Barre LED RGB 8 zones, modes auto, son-lumière et DMX, éclairez votre piste de danse en 3 minutes, sans réglage
Mis à jour le 24 juin 2026
Présentation
La Stairville LED Bar 240/8 RGB est une barre d'éclairage équipée de 240 LEDs RGB réparties en 8 zones indépendantes, avec un angle de diffusion de 30° (faisceau net et concentré). Elle propose trois modes : automatique (défilement de couleurs sans intervention), son-lumière (réaction à la musique via micro intégré) et DMX (pilotage par régie). Pour une soirée entre particuliers, les modes AUTO et SOUND suffisent largement, pas de câble supplémentaire, pas de réglage complexe.
Idéale pour illuminer une piste de danse, un mur de fond, un buffet ou une scène lors d'un anniversaire, d'un mariage ou d'une soirée privée. Fonctionne seule en totale autonomie ou en chaîne avec d'autres barres. Réservée à l'intérieur.
Étape par étape
Suivez les étapes dans l’ordre et cochez « Fait » au fur et à mesure.
Posez la barre au sol face à la piste de danse, ou fixez-la sur un pied (trépied ou barre T, non inclus dans cette location, à louer séparément si besoin). L'angle de faisceau est de 30° : la barre éclaire droit devant elle. Orientez-la vers la surface à illuminer. Vérifiez qu'une prise secteur 230 V est accessible à moins de 1,5 m.
Une fois la barre branchée (elle s'allume aussitôt, sans interrupteur), appuyez sur [Mode] jusqu'à afficher 'Prxx' (programmes automatiques, Pr01 à Pr21) ou 'SUxx' (son-lumière, SU00 à SU31 = sensibilité micro). Attendez 30 secondes : l'afficheur s'éteint, le réglage est enregistré., aucune intervention. MODE SOUND = réaction à la musique via le micro intégré. MODE DMX = réservé si vous avez un contrôleur DMX. Pour une soirée classique, choisissez AUTO ou SOUND.
Connectez le câble secteur fourni à la prise IEC (type connecteur d'ordinateur) à l'arrière de la barre, puis branchez l'autre extrémité sur une prise murale 230 V. La barre s'allume immédiatement, les LEDs démarrent dans le mode sélectionné.
En mode AUTO : utilisez les boutons du panneau arrière pour changer de programme (couleurs, effets) et ajuster la vitesse. En mode SOUND : si les LEDs ne réagissent pas, appuyez sur [Up] pour monter la valeur SUxx (jusqu'à SU31 = très sensible), ou rapprochez la barre des enceintes.
Reliez la prise DMX OUT de la première barre à la prise DMX IN de la suivante avec un câble DMX XLR 3 broches. Répétez pour chaque barre supplémentaire. Pour synchroniser plusieurs barres : la première (Maître) en mode AUTO, SOUND ou couleur fixe, et sur CHAQUE autre barre appuyez sur [Mode] jusqu'à 'SLAv' puis attendez 30 secondes. Sans ce réglage, les barres chaînées ne se synchronisent pas. En mode DMX, assignez une adresse de départ différente à chaque barre depuis son panneau arrière.
Débranchez la prise secteur. Laissez la barre refroidir 5 minutes avant de la ranger ou de l'emballer. Enroulez le câble secteur sans le plier à angle vif.

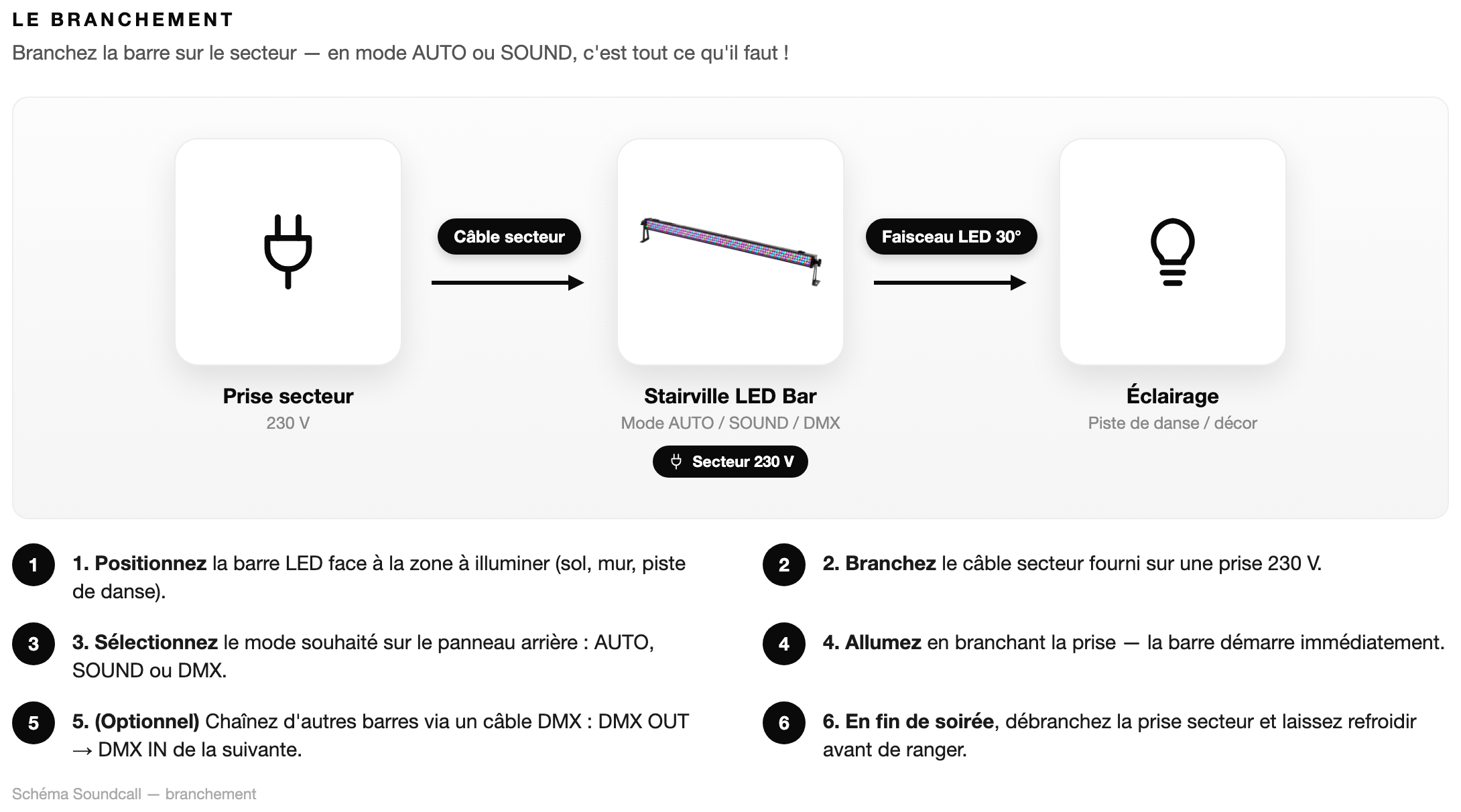

Connectique
Tous les branchements possibles. Les schémas sont dans la section Schémas et images.
Le câble fourni se branche d'un côté sur la prise IEC femelle à l'arrière de la barre (identique aux câbles d'ordinateur de bureau) et de l'autre côté sur une prise murale 230 V standard. Aucun adaptateur ni transformateur n'est nécessaire. Piège à éviter : ne branchez pas le câble secteur sur la prise DMX (connecteurs XLR), ce sont des prises différentes, mais au moindre doute, regardez les étiquettes gravées sur le panneau arrière.
Reçoit le signal DMX depuis un contrôleur ou depuis la sortie DMX OUT d'une autre barre. Utilisez exclusivement un câble DMX XLR 3 broches, un câble audio XLR (micro, enceinte) peut sembler identique mais n'est pas conçu pour le DMX et peut créer des erreurs de signal. Cette prise n'est utile qu'en mode DMX ou pour chaîner plusieurs barres.
Permet de chaîner une barre supplémentaire : reliez le DMX OUT de cette barre au DMX IN de la barre suivante. Laissez cette prise libre si vous n'avez qu'une seule barre ou si c'est la dernière de la chaîne.
La barre capte directement le son ambiant via son micro interne. Aucun câble audio à brancher. Pour que l'effet fonctionne bien : placez la barre à moins de 3-4 m des enceintes. Si le son est trop fort ou trop faible, réglez la sensibilité du micro sur le panneau arrière.
Visuels
Touchez une image pour l’agrandir.
Réglages de départ
Des valeurs de départ sûres. Ajustez ensuite à l’oreille.
| Réglage | Valeur | Conseil |
|---|---|---|
| Mode AUTO | Programmes de couleurs en défilement automatique | Recommandé pour une soirée clé en main. Plusieurs programmes et vitesses sont sélectionnables via les boutons du panneau arrière. Aucune intervention nécessaire une fois lancé. |
| Mode SOUND | Réaction au son ambiant via micro intégré | Les LEDs s'animent en rythme avec la musique. Ajustez la sensibilité du microphone si l'effet est trop timide ou trop agité. Idéal pour une ambiance dynamique. |
| Mode DMX | Pilotage par contrôleur externe (régie lumière) | Réservé aux utilisateurs disposant d'un contrôleur DMX. Réglez l'adresse DMX de départ via les boutons du panneau arrière. La barre utilise plusieurs canaux DMX consécutifs pour contrôler chaque zone de couleur indépendamment. |
| Angle de faisceau | 30° | Faisceau concentré et net. Pour illuminer une grande surface, orientez la barre légèrement vers la zone souhaitée ou utilisez plusieurs barres. |
| Sensibilité microphone (mode SOUND) | Réglable via bouton dédié sur le panneau arrière | Augmentez la sensibilité si les LEDs réagissent peu. Diminuez si la barre s'emballe même au silence. Trouvez le réglage qui fait réagir les LEDs uniquement sur les temps forts de la musique. |
Éclairage
La Stairville LED Bar 240/8 RGB propose plusieurs modes de controle de la lumiere : choisissez celui qui correspond a votre situation (seul, avec plusieurs barres, ou piloté par une console DMX).
Quand l’utiliser ?Idéal pour une animation lumineuse simple sans aucun reglage complexe. L'appareil joue seul l'un de ses 21 programmes (changements de couleurs, effets de balayage, flashs...) en boucle. Parfait pour une soirée ou un anniversaire sans technicien.
Comment l’activer ?Appuyez plusieurs fois sur le bouton [Mode] jusqu'a ce que l'ecran affiche 'Prxx' (ex. 'Pr01' a 'Pr21'). Utilisez [Up] et [Down] pour choisir le programme souhaite. Appuyez ensuite sur [Setup] pour regler la vitesse : l'ecran affiche 'SPxx' (SP01 = lent, SP99 = rapide, SPFL = flash). Appuyez a nouveau sur [Setup] pour regler la vitesse de degradé : 'Fdxx' (Fd00 = lent, Fd99 = rapide). Attendez environ 30 secondes sans appuyer sur rien : l'ecran s'eteint et les reglages sont enregistres. Il existe aussi un mode 'Auto' qui enchaine tous les programmes automatiquement : appuyez sur [Mode] jusqu'a l'affichage 'Auto', puis [Setup] pour choisir le nombre de programmes a inclure ('n001' a 'n100').
Quand l’utiliser ?L'appareil detecte le son ambiant via son micro integre et fait clignoter les LEDs en rythme avec la musique. Tres efficace pour une piste de danse ou une animation musicale. Aucun branchement supplementaire necessaire.
Comment l’activer ?Appuyez plusieurs fois sur [Mode] jusqu'a ce que l'ecran affiche 'SUxx'. Utilisez [Up] et [Down] pour regler la sensibilite du micro : 'SU00' = tres peu sensible (il faut un son fort), 'SU31' = tres sensible (reagit au moindre bruit). Appuyez sur [Setup] pour regler la frequence des flashs : 'FSxx' (FS00 = lent, FS99 = rapide). Attendez 30 secondes sans toucher aux boutons pour valider. Remarque : ce mode ne fonctionne qu'en utilisation autonome ou en mode Maitre (pas sous controle DMX).
Quand l’utiliser ?Vous voulez eclairer un mur, une scene ou un decor avec une couleur fixe et constante, sans effet ni clignotement. Parfait pour une photo, un photobooth, ou pour agrémenter un fond de scene.
Comment l’activer ?Appuyez plusieurs fois sur [Mode] jusqu'a l'affichage 'Colr'. Appuyez sur [Setup], puis utilisez [Up] et [Down] pour choisir parmi : '1--r' (rouge), '2-rg' (rouge + vert), '3--g' (vert), '4-gb' (vert + bleu), '5--b' (bleu), '6-rb' (rouge + bleu / violet), '7rgb' (rouge + vert + bleu = blanc chaud), 'OFF' (eteint). Attendez 30 secondes sans toucher : le reglage s'enregistre et l'ecran s'eteint. Ce mode ne fonctionne pas sous controle DMX.
Quand l’utiliser ?Le DMX est un standard professionnel qui permet de piloter l'eclairage depuis une console (ou un logiciel). Utile si vous avez deja une console DMX et souhaitez controller cet appareil en meme temps que d'autres projecteurs, avec un controle precis de chaque couleur et segment. Chaque appareil sur la chaine DMX recoit une 'adresse' unique pour etre identifie.
Comment l’activer ?1) Choisissez le nombre de canaux DMX : appuyez sur [Mode] jusqu'a 'dxxx', puis [Setup] et selectionnez avec [Up]/[Down] parmi '2-ch' (2 canaux : mode + vitesse), '3-ch' (3 canaux : intensite rouge, vert, bleu independamment), '5-ch' (5 canaux : ajoute dimmer et strobe), '24ch' (24 canaux : controle independant de chacun des 8 segments en RGB). 2) Revenez a 'dxxx' (en appuyant sur [Mode]) et choisissez l'adresse DMX de cet appareil entre d001 et d512 (attention : en mode 24 canaux l'adresse maxi est 489). Cette adresse doit correspondre a ce que vous avez programme dans votre console. 3) Attendez 30 secondes pour valider. Quand l'ecran clignote 'DMX' : l'appareil attend le signal. Quand l'affichage est stable : il recoit bien le signal DMX.
Quand l’utiliser ?Vous avez 2 barres ou plus et vous voulez qu'elles clignotent, changent de couleur et s'animent exactement en meme temps, sans console DMX. Une barre est designée 'Maitre' (elle commande), les autres sont 'Esclaves' (elles copient le maitre). Tres simple a mettre en place avec un cable XLR.
Comment l’activer ?Cablage : branchez un câble DMX XLR 3 broches (pas un câble micro ordinaire) entre la prise [DMX Out] du Maître et la prise [DMX In] du premier Esclave. Si vous avez un troisieme appareil, reliez le [DMX Out] du premier Esclave au [DMX In] du deuxieme Esclave, et ainsi de suite en chaine. Configuration du Maitre : configurez-le normalement en mode Automatique, Son-lumiere ou Couleur Fixe (voyez les modes ci-dessus). Le Maitre emmet le signal, les esclaves le suivent. Configuration de chaque Esclave : appuyez plusieurs fois sur [Mode] jusqu'a ce que l'ecran affiche 'SLAv'. Attendez 30 secondes sans appuyer : le reglage est enregistre. Des que le cable est branche et le Maitre allume, l'Esclave se synchronise automatiquement et reproduit exactement ce que fait le Maitre. Aucun autre reglage n'est necessaire sur les esclaves.
Pas à pas
Vérifiez dans l’ordre, un point à la fois.
Important
Questions
Non. Pour une soirée classique, il suffit de brancher la barre sur une prise 230 V et de sélectionner le mode AUTO ou SOUND sur le panneau arrière. Aucun câble supplémentaire, aucun équipement externe n'est requis. Le mode DMX est une option avancée réservée aux utilisateurs avec une régie lumière.
Oui. Reliez les barres en chaîne avec des câbles DMX XLR 3 broches (de DMX OUT vers DMX IN). En mode AUTO ou SOUND, elles se synchronisent automatiquement. Si vous avez loué plusieurs barres, vérifiez votre bon de location : les câbles DMX de chaînage sont normalement inclus.
Utilisez les boutons du panneau arrière pour naviguer entre les programmes et ajuster la vitesse de défilement. Les étiquettes sur le panneau (ou l'afficheur, selon le modèle) indiquent les paramètres disponibles. Si vous n'êtes pas sûr, appuyez sur les boutons dans l'ordre jusqu'à trouver l'effet qui vous convient.
Non. La Stairville LED Bar 240/8 est exclusivement prévue pour l'intérieur. Elle n'est pas protégée contre l'humidité ou la pluie. Même une terrasse couverte est déconseillée si l'air est humide ou si des projections d'eau sont possibles.
Les LEDs consomment peu d'énergie et restent bien moins chaudes qu'un projecteur à lampe traditionnelle. La barre peut être tiède au toucher après plusieurs heures, ce qui est normal. L'essentiel est de ne jamais la couvrir et de laisser l'air circuler librement autour d'elle.
Avec un angle de 30°, le faisceau est concentré. Posée au sol à 2 m d'un mur, elle éclaire une zone d'environ 1 m de large. Pour couvrir une grande piste de danse, l'idéal est d'en utiliser plusieurs orientées différemment, ou de placer la barre sur un pied en hauteur pour augmenter la portée.
C'est probablement la protection thermique qui s'est déclenchée. Débranchez la barre, dégagez l'espace autour d'elle, attendez 5 à 10 minutes, puis rebranchez. Si le problème se reproduit, appelez le 06 23 65 17 78.
Appelez Soundcall directement au 06 23 65 17 78. Notre équipe peut vous guider par téléphone pour résoudre la plupart des problèmes rapidement.
Appelez le 06 23 65 17 78 ou ouvrez l’assistant : il répond à partir de ce mode d’emploi.
Le téléphone répond 7j/7 de 9h à 22h.Location
Réservez votre Stairville LED Bar 240/8 RGB DMX 30° en ligne : retrait gratuit au dépôt de Saint-Cloud (92210), ou coursier à votre charge.
