Projecteur LED multieffets autonome — modes auto, son-lumière et DMX, installation en 5 minutes
Projecteur LED multieffets autonome — modes auto, son-lumière et DMX, installation en 5 minutes
Le Stairville LED BossFx-1 Pro Bundle Complete est un projecteur d'ambiance tout-en-un qui combine plusieurs effets lumineux dans un seul appareil compact. Branché sur secteur, il anime instantanément n'importe quelle salle avec des jeux de couleurs dynamiques.
Les schémas officiels du fabricant, traduits en français. Touchez un schéma pour l'agrandir.
Suivez le parcours : chaque étape se valide à mesure.
Posez le projecteur au sol face à la piste de danse, sur un pied de projecteur ou fixez-le en hauteur sur une structure. Veillez à ce que le câble secteur puisse atteindre une prise sans créer de risque de chute.
Connectez le câble d'alimentation fourni à une prise murale 230 V standard. Le projecteur s'allume automatiquement.
Utilisez les boutons situés sur l'appareil ou la télécommande IR pour sélectionner le mode souhaité : Auto (défilé automatique), Son-lumière (synchronisation avec la musique) ou DMX (pilotage par console).
En mode son-lumière, orientez le microphone intégré vers les enceintes et ajustez la sensibilité via les boutons jusqu'à obtenir une réaction fluide aux basses de votre musique.
Depuis la piste de danse ou la régie, la télécommande IR vous permet de changer d'effet, de vitesse ou de couleur sans vous déplacer. Pointez-la vers la fenêtre réceptrice de l'appareil.
En fin de soirée, débranchez le câble secteur. Laissez l'appareil refroidir quelques minutes avant de le remballer dans sa housse ou son emballage d'origine.

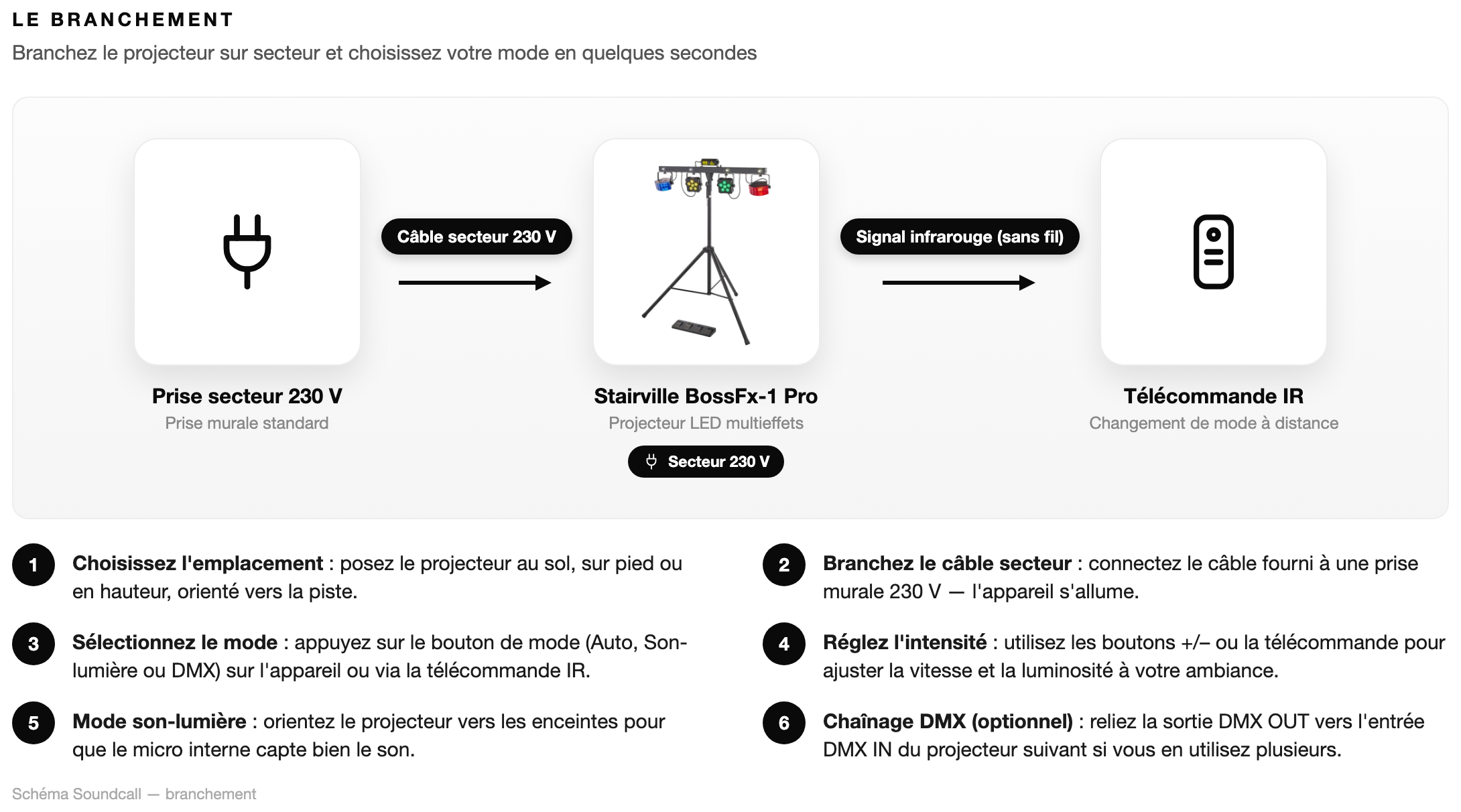

Choisissez un type de branchement. Le schéma détaillé est dans la section Schémas.
Le projecteur se branche uniquement sur une prise secteur standard. Aucun transformateur ni adaptateur n'est nécessaire en France.
Si vous disposez d'une console DMX, branchez la sortie DMX de la console sur l'entrée DMX du projecteur (prise XLR femelle). Plusieurs projecteurs peuvent être chaînés : sortie DMX OUT du premier vers entrée DMX IN du suivant.
Aucun câble audio n'est nécessaire. Le microphone interne capte la musique ambiante. Pour une meilleure réactivité, placez le projecteur à proximité des enceintes.
La télécommande infrarouge fournie fonctionne en visée directe. Pointez-la vers la fenêtre IR de l'appareil (généralement à l'avant) depuis une distance pouvant atteindre plusieurs mètres.
Défilé automatique — L'appareil enchaîne les programmes lumineux sans intervention. Idéal si vous ne souhaitez pas vous en occuper pendant la soirée.
Réactif à la musique — Les effets se synchronisent avec les basses et le rythme. Réglez la sensibilité du micro si les effets déclenchent trop souvent ou pas assez.
Pilotage console — Réservé à l'usage avec une console DMX. Configurez l'adresse DMX sur l'appareil via le menu pour éviter les conflits si plusieurs projecteurs sont connectés.
Réglable — Les boutons + et – ou la télécommande permettent d'accélérer ou ralentir les transitions pour s'adapter à l'ambiance souhaitée.
Le Stairville LED BossFx-1 Pro Bundle propose plusieurs modes de fonctionnement : choisissez le mode Automatique ou Son-lumiere pour un effet clef-en-main sans reglage, la Couleur fixe pour une ambiance douce et stable, la Telecommande IR pour piloter l'appareil a distance, et le mode Maitre/Esclave pour synchroniser plusieurs appareils entre eux.
Quand l'utiliser ? Ideal pour animer une soiree sans vous occuper de rien : l'appareil enchaine seul ses programmes lumineux (jeux de couleurs, derby, strobe, laser) selon un rythme que vous pouvez regler. Pas besoin de console ni de reglage technique.
Comment l'activer ? Appuyez sur [MENU] jusqu'a ce que l'ecran affiche 'Aut', puis appuyez sur [ENTER]. Vous entrez dans le sous-menu automatique. Avec [ENTER] encore, selectionnez 'AutP' pour choisir un programme de spots et derby (AP01 a AP18), ou 'AutL' pour les programmes laser (AL01 a AL06). Utilisez [UP] et [DOWN] pour faire defiler les programmes, puis [Mode] pour valider. Reglez ensuite la vitesse via 'S.01' a 'S.99' (01 = lent, 99 = rapide). Sur la telecommande sans fil (footswitch), appuyez sur [AUTO] pour activer/desactiver ce mode directement.
Quand l'utiliser ? Parfait quand de la musique est diffusee dans la piece : l'appareil capte le son via son microphone integre et fait clignoter ou changer les lumieres en rythme avec la musique. Plus la musique est forte et rythmee, plus les effets sont dynamiques.
Comment l'activer ? Appuyez sur [MENU] jusqu'a 'Sou' ('Sou' pour Sound), puis [ENTER]. Choisissez le sous-mode souhaite avec [UP]/[DOWN] : 'SouP' (spots + derby reagissent a la musique), 'SouL' (laser), 'SouF' (strobe), 'SouN' (tous les effets ensemble). Validez avec [Mode]. Reglez la sensibilite du microphone integre avec la molette 'Microphone sensitivity' situee sur le boitier : tournez vers + si la piece est eloignee ou peu sonore, vers - si l'appareil reagit trop. Sur le footswitch, le bouton [MUSIC] active/desactive ce mode. Sur la telecommande IR, le bouton [MUSIC] permet de choisir les variantes SM01 a SM03.
Quand l'utiliser ? Utile quand vous souhaitez une lumiere d'ambiance stable, sans clignotement ni effet : par exemple un eclairage rouge fixe pour une ambiance festive, ou une couleur particuliere pour accompagner une decoration.
Comment l'activer ? Appuyez sur [MENU] jusqu'a 'CoL', puis [ENTER]. Vous accedez aux reglages RGB : 'r.xxx' pour le rouge (de r.000 = eteint a r.255 = rouge plein), 'G.xxx' pour le vert, 'b.xxx' pour le bleu. Utilisez [UP] et [DOWN] pour faire varier chaque valeur de 0 a 255, confirmez avec [Mode] apres chaque couleur. Melangez les trois canaux pour obtenir la teinte voulue (ex : r.255 + G.000 + b.255 = violet). Sur le footswitch, le bouton [COLOUR] active/desactive le changement automatique de couleur.
Quand l'utiliser ? Permet de controler l'appareil a distance sans toucher les boutons du boitier — pratique quand l'appareil est monte sur pied et hors de portee, ou pendant une soiree pour changer d'ambiance en temps reel.
Comment l'activer ? Pointez la telecommande IR fournie vers le capteur infrarouge situe sur le boitier de l'appareil. Boutons principaux : [AUTO] active/desactive le mode automatique et permet de selectionner les variantes AM01 a AM03 ; [MUSIC] active/desactive le mode son-lumiere et selectionne SM01 a SM03 ; [ON/OFF] fait un blackout (eteint tout momentanement) ; [A] change le programme spots/derby (AP01-AP18) ; [B] change le programme laser (AL01-AL06) ; [C] change le programme strobe (AF01-AF12) ; les touches [0] a [9] reglent la vitesse (0 = tres lent, 9 = tres rapide) ; [II] met en pause. La telecommande fonctionne en ligne directe avec le capteur IR, sans necessiter de reglage prealable.
Quand l'utiliser ? Reserve aux utilisateurs disposant d'une console DMX (un appareil de regie lumiere). Le DMX est un protocole standard qui permet de piloter avec precision chaque effet de l'appareil depuis une regie. Si vous n'avez pas de console DMX, ce mode ne vous est pas utile.
Comment l'activer ? Connectez la sortie DMX de votre console a l'entree DMX (XLR 3 broches) de l'appareil via un cable XLR. Si vous chainee plusieurs appareils, reliez la sortie DMX de ce premier appareil a l'entree du suivant, et ainsi de suite. Terminez la chaine avec une resistance de terminaison 110 ohms. Sur l'appareil : appuyez sur [MENU] jusqu'a 'dXXX' (adresse DMX), puis [ENTER] ; utilisez [UP]/[DOWN] pour regler l'adresse de 001 a 512 selon votre plan DMX, validez avec [Mode]. Selectionnez ensuite le nombre de canaux ('xxCH') : 3CH (adresses 001-510), 5CH (001-508), 10CH (001-503) ou 28CH (001-485) selon ce que gere votre console. L'adresse DMX et le mode canal retenus sont memorises meme apres coupure secteur.
Quand l'utiliser ? Quand vous utilisez deux appareils BossFx-1 ou plus : ce mode permet de les faire clignoter, changer de couleur et demarrer leurs effets exactement en meme temps, de facon automatique. Un appareil est designe 'maitre' (il donne les ordres) et les autres sont 'esclaves' (ils obeissent au maitre). Aucune console DMX n'est necessaire.
Comment l'activer ? Cablage : reliez la sortie DMX (XLR 3 broches, marquee 'OUT' ou 'DMX out') du premier appareil (le futur maitre) a l'entree DMX (XLR 3 broches, 'IN' ou 'DMX in') du deuxieme appareil (esclave 1). Si vous avez un troisieme appareil, reliez la sortie DMX du deuxieme a l'entree DMX du troisieme, et ainsi de suite en chaine. Reglage du MAITRE : sur l'appareil que vous choisissez comme maitre, selectionnez n'importe quel mode actif (Automatique 'Aut' ou Son-lumiere 'Sou') via [MENU] + [ENTER] + [UP]/[DOWN] + [Mode]. Le maitre fonctionne normalement et envoie ses donnees aux esclaves via le cable. Reglage des ESCLAVES : sur chaque appareil esclave, appuyez sur [MENU] jusqu'a afficher 'SLAV', puis appuyez sur [ENTER] et confirmez avec [Mode]. L'ecran affiche 'SLAV' ou 'SLA' indiquant que l'appareil est bien en mode esclave. Des que le cable est branche et le maitre actif, les esclaves reproduisent exactement les memes effets en temps reel. Note : les esclaves n'ont pas besoin d'adresse DMX specifique dans ce mode.
Non, ce projecteur est conçu pour une installation autonome. Une prise secteur suffit. En mode auto ou son-lumière, aucune configuration technique n'est requise.
Comptez 10 à 15 minutes pour l'installation et les réglages. Nous vous conseillons de le faire avant l'arrivée des invités pour ajuster l'effet à votre goût.
Ce projecteur est prévu pour une utilisation en intérieur uniquement. En extérieur, l'humidité et les intempéries peuvent endommager l'appareil et présenter un risque électrique.
Un seul BossFx-1 crée déjà une ambiance notable, mais pour couvrir une grande salle de 80 personnes, 2 à 3 projecteurs positionnés en différents points offrent un résultat plus immersif. Contactez-nous au 06 23 65 17 78 pour un conseil personnalisé.
Oui, le BossFx-1 dispose d'entrées et sorties DMX (XLR 3 broches). Vous pouvez le piloter depuis n'importe quelle console DMX standard en configurant l'adresse sur l'appareil.
