Guide d'utilisation — Pack RCF Événement

Présentation

Le pack, expliqué simplement.

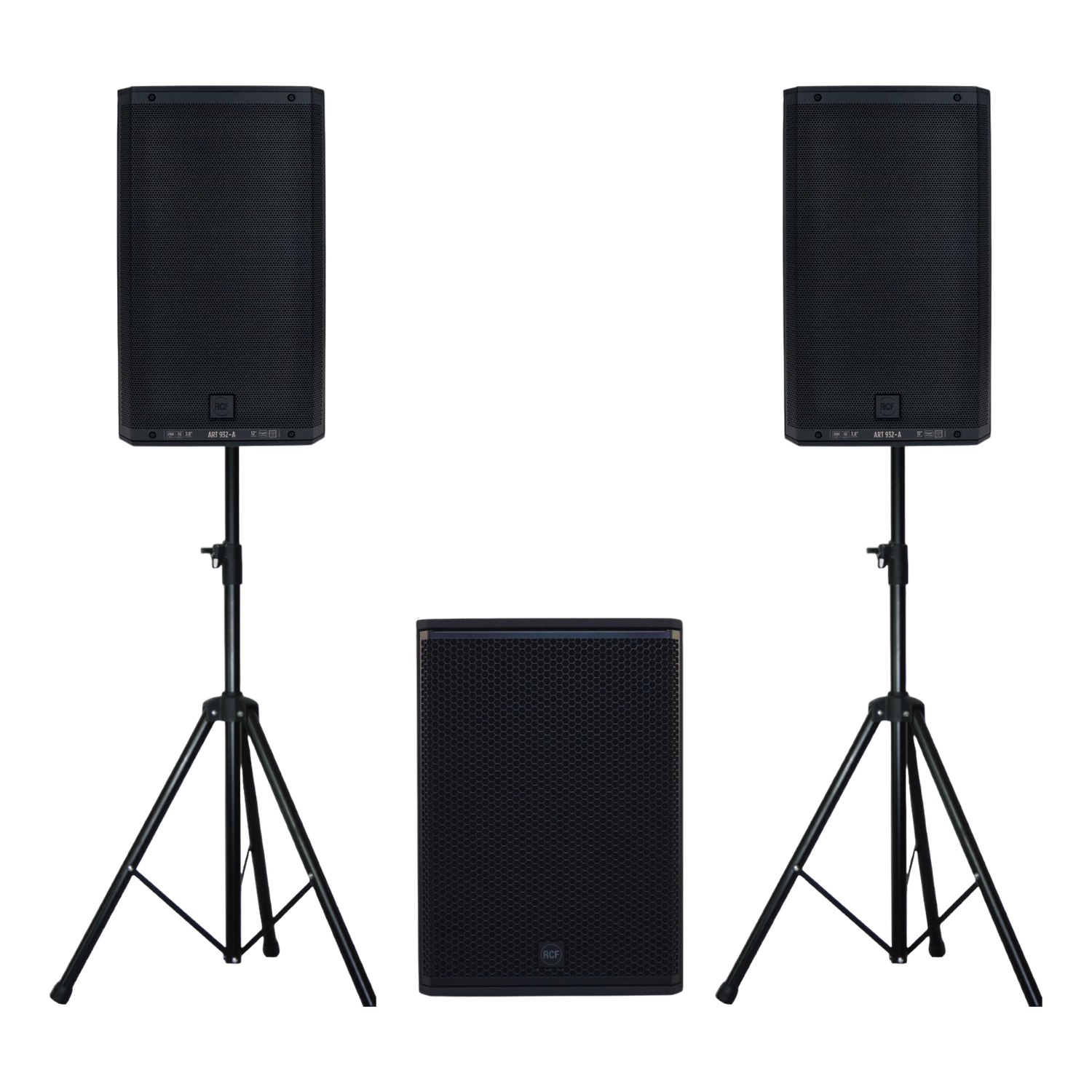

Le Pack RCF Événement réunit deux enceintes actives full-range et un caisson de basses actif pour offrir un son complet, puissant et équilibré. Les trois appareils intègrent chacun leur propre amplificateur : aucun ampli externe n'est nécessaire. Il suffit de les relier entre eux avec des câbles XLR, de les brancher sur le secteur, et le pack est opérationnel en moins de dix minutes.

2 × RCF 932-AEnceintes actives full-range (tops). Chacune dispose de deux entrées XLR/Jack combo (CH1 et CH2) — utilisez de préférence CH1. Elles reçoivent le signal filtré provenant du caisson SUB.
1 × RCF SUB 905-AS MK3Caisson de basses actif (subwoofer). Il s'intercale entre votre source et les enceintes : il reçoit le signal audio, garde les graves pour lui et renvoie les médiums-aigus vers les tops via ses sorties XLR.
3 câbles XLR inclus1 câble pour relier votre source (mixeur/contrôleur) au SUB + 2 câbles pour relier le SUB aux deux enceintes. Si votre source est éloignée, un câble plus long peut être utile — signalez-le à la réservation.
3 câbles secteur inclusUn câble d'alimentation 230 V par appareil. Prévoyez des prises disponibles à proximité de chaque appareil.
Non inclus dans ce packTable de mixage, contrôleur DJ, micro, platines, ordinateur ou téléphone source. Si vous n'avez pas de contrôleur DJ avec sortie XLR, contactez-nous — nous pouvons compléter votre location.

Schémas officiels

Pack RCF Événement en détail.

Les schémas officiels du fabricant, traduits en français. Touchez un schéma pour l'agrandir.

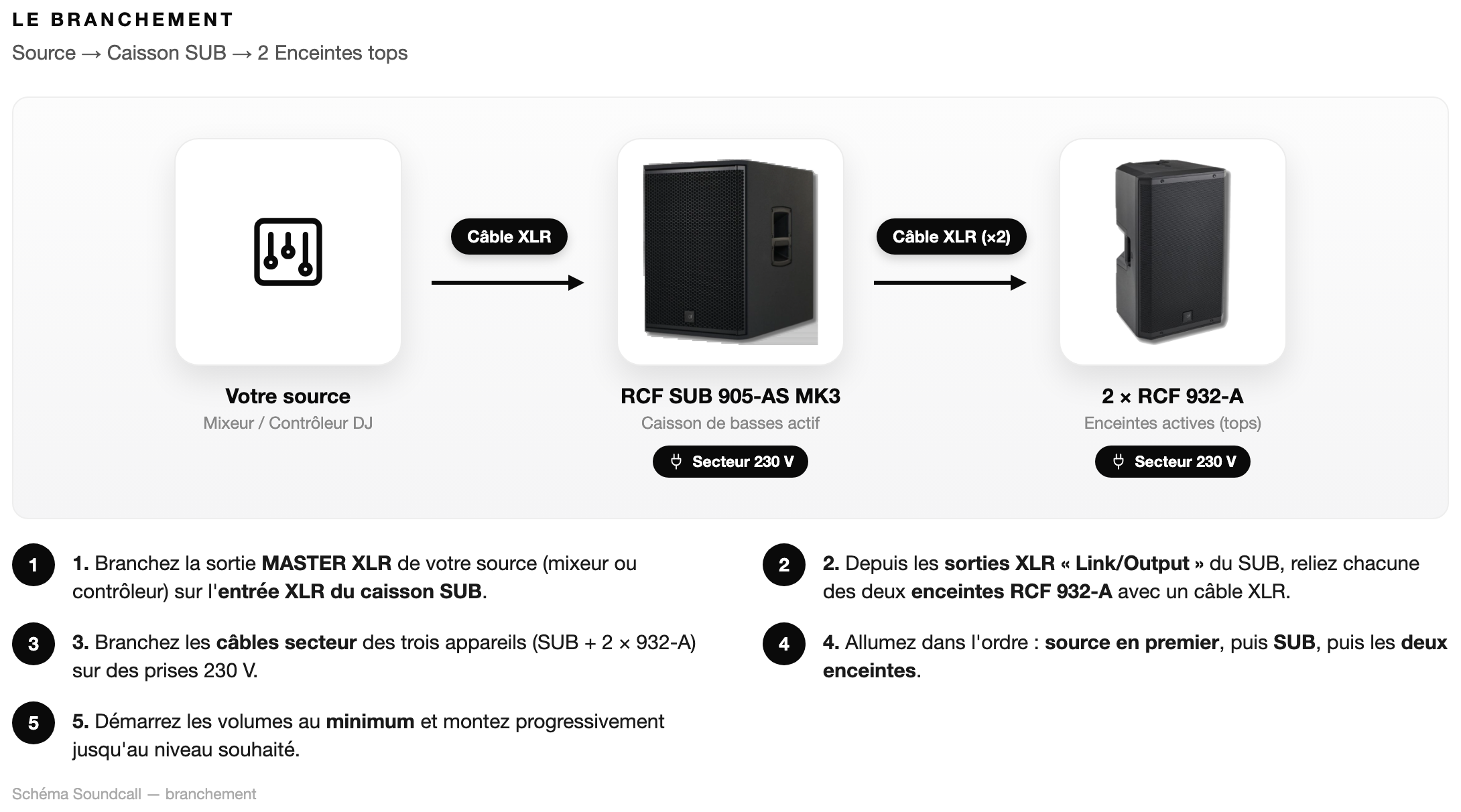

Schéma Le branchement — Pack RCF Événement — Le branchement

Installation

Prête à jouer, pas à pas.

Suivez le parcours : chaque étape se valide à mesure.

Étape 1

Positionnez les appareils

Placez les deux RCF 932-A de part et d'autre de votre espace de danse ou de votre scène, à hauteur d'épaule si possible, légèrement inclinées vers le public. Posez le caisson SUB 905-AS MK3 au sol, de préférence centré entre les deux enceintes ou dans un coin pour renforcer les basses. Laissez 20 cm d'espace autour des grilles de ventilation.

Étape 2

Branchez votre source sur le caisson SUB

Prenez votre câble XLR et reliez la sortie MASTER (ou MAIN OUT) XLR de votre mixeur ou contrôleur DJ à l'entrée XLR du caisson RCF SUB 905-AS MK3. PIÈGE À ÉVITER : ne branchez pas votre source directement sur les enceintes 932-A — sans le SUB, vous perdriez toutes les basses.

Étape 3

Reliez le SUB aux deux enceintes

Depuis les sorties XLR marquées « LINK » (ou « OUTPUT ») du caisson SUB, branchez un câble XLR vers l'entrée XLR/Jack CH1 de chaque enceinte RCF 932-A. Le SUB filtre automatiquement : il garde les graves, les médiums-aigus partent vers les tops.

Étape 4

Branchez les trois appareils sur le secteur

Connectez le câble secteur de chaque appareil (SUB + 2 × 932-A) sur une prise 230 V. Idéalement une prise par appareil. Évitez les multiprises bon marché non protégées contre les surtensions.

Étape 5

Allumez dans le bon ordre

Allumez d'abord votre source (mixeur ou contrôleur DJ), puis le caisson SUB, puis les deux enceintes 932-A. Gardez tous les volumes au minimum (curseurs à fond à gauche ou à 0) avant d'allumer.

Étape 6

Testez et ajustez les niveaux

Lancez un morceau de référence à volume modéré. Montez progressivement le volume de votre source, puis ajustez le gain sur le SUB et les 932-A pour obtenir un équilibre basses/aigus agréable. Si vous entendez de la distorsion ou si le voyant CLIP s'allume en rouge, baissez le gain de l'appareil concerné.

Branchement

Toute la connectique.

Choisissez un type de branchement. Le schéma détaillé est dans la section Schémas.

Source → Entrée SUB (branchement principal)

Câble XLR mâle-femelle depuis la sortie MASTER XLR (ou MAIN OUT) de votre mixeur ou contrôleur DJ vers l'entrée XLR du caisson RCF SUB 905-AS MK3. C'est ici qu'arrive tout le signal audio. Si votre source n'a qu'une sortie jack 6,35 mm ou RCA, utilisez un adaptateur (non fourni) — contactez-nous si besoin.

SUB → Enceinte 1 (RCF 932-A)

Câble XLR depuis une sortie « LINK » (ou « OUTPUT ») du caisson SUB vers l'entrée XLR/Jack (CH1) de la première enceinte RCF 932-A. Branchez sur CH1, pas CH2.

SUB → Enceinte 2 (RCF 932-A)

Second câble XLR depuis l'autre sortie « LINK » du caisson SUB vers l'entrée XLR/Jack (CH1) de la deuxième enceinte RCF 932-A. Si le SUB ne dispose que d'une sortie LINK, utilisez un splitter XLR (non fourni) ou contactez-nous avant la soirée.

Alimentation secteur × 3

Un câble secteur 230 V par appareil. Évitez de brancher les trois sur une même multiprise bon marché : préférez au moins deux circuits distincts (deux multiprises ou deux prises murales sur des circuits différents) pour ne pas déclencher le disjoncteur.

Micro ou source secondaire

Le pack ne remplace pas un mixeur. Si vous avez un micro, une platine ou plusieurs sources, branchez-les d'abord sur votre table de mixage ou contrôleur, puis reliez la sortie MASTER de ce dernier au SUB. Ne branchez pas un micro directement sur une enceinte 932-A en parallèle du signal du SUB.

Réglages

Le bon son, simplement.

Crossover / filtre SUB (RCF SUB 905-AS MK3)

Mode automatique / position recommandée — Le SUB intègre un crossover actif qui sépare les graves (pour lui) et les médiums-aigus (pour les tops). Laissez ce réglage en position automatique. Ne modifiez la fréquence de coupure que si vous maîtrisez l'égalisation.

Volume des tops (RCF 932-A)

70-80 % pour commencer — Démarrez à 70-80 % du maximum et pilotez le niveau global depuis votre source (mixeur ou contrôleur). Évitez de rester en permanence à 100 % — cela chauffe les appareils inutilement et augmente le risque de distorsion.

Gain d'entrée (sur chaque appareil)

Position centrale (12 h / midi) — Commencez avec le gain à midi, puis ajustez selon la force du signal reçu. Si le voyant CLIP rouge s'allume fréquemment, c'est que le gain est trop élevé : baissez-le.

Phase SUB

0° par défaut — Si les basses semblent creuses ou manquent de corps malgré un volume correct, essayez d'inverser la phase (180°) sur le SUB. Ce phénomène dépend de la position physique du caisson par rapport aux enceintes.

Preset EQ sur RCF 932-A (si disponible)

MUSIC (ou position neutre) — La 932-A peut disposer d'un commutateur de preset EQ. Positionnez-le sur MUSIC pour la musique, VOICE pour un usage principalement micro/speech. En cas de doute, laissez sur la position neutre ou MUSIC.

Dépannage

Un souci ? On vous guide.

Vérifiez que les trois appareils sont bien branchés sur le secteur et que leur voyant power est allumé.
Contrôlez chaque câble XLR : enclenché à fond des deux côtés (un clic doit se faire sentir sur les connecteurs à verrouillage).
Assurez-vous que votre source (mixeur, contrôleur) est allumée et envoie un signal — lancez un morceau et vérifiez que les VU-mètres bougent.
Vérifiez que le volume de votre source n'est pas à zéro, et que les curseurs de volume sur le SUB et les enceintes ne sont pas à fond à gauche.
Vérifiez que le câble principal est bien branché sur l'entrée du SUB, et non directement sur une enceinte.

Éloignez les câbles XLR des câbles d'alimentation secteur (ils peuvent se parasiter s'ils se croisent sur une longue distance).
Si vous utilisez un ordinateur portable branché sur secteur, essayez de le débrancher (fonctionner sur batterie) pour voir si le bruit disparaît — c'est souvent une boucle de masse.
Vérifiez que tous vos appareils source sont branchés sur le même réseau électrique (même multiprise ou même tableau).
Si le bourdonnement persiste, appelez le 06 23 65 17 78.

Baissez le volume de votre source en premier lieu.
Réduisez le gain d'entrée sur les enceintes et/ou le SUB (gain trop élevé = distorsion même à volume modéré).
Vérifiez que le voyant CLIP n'est pas allumé en continu — s'il clignote, baissez le gain de l'appareil concerné.
Vérifiez que les câbles XLR ne sont pas endommagés ou partiellement déconnectés.
Si la distorsion persiste après avoir tout baissé, contactez-nous au 06 23 65 17 78.

Vérifiez que le caisson SUB est bien alimenté et que son voyant power est allumé.
Contrôlez le câble XLR reliant votre source au SUB : c'est le câble principal — s'il est débranché, aucune basse n'arrive.
Vérifiez que le volume/gain du SUB n'est pas accidentellement baissé à zéro.
Essayez d'inverser le réglage de phase (0° / 180°) sur le SUB.
Assurez-vous que le crossover du SUB est actif (mode automatique recommandé).

Vérifiez le câble XLR entre la sortie LINK du SUB et l'enceinte silencieuse.
Testez en échangeant les deux câbles SUB→tops pour identifier si c'est le câble ou l'enceinte qui est en cause.
Vérifiez que l'enceinte silencieuse est bien allumée et que son volume n'est pas à zéro.
Assurez-vous que le câble est branché sur CH1 (et non CH2) de l'enceinte.
Si le problème persiste après vérification, appelez le 06 23 65 17 78.

Vérifiez que le câble secteur est bien branché des deux côtés (dans l'appareil et dans la prise murale).
Testez la prise murale avec un autre appareil pour vous assurer qu'elle fonctionne.
Vérifiez que le disjoncteur de la salle n'a pas sauté (problème fréquent si tout est sur un même circuit).
Si l'appareil reste éteint malgré une prise fonctionnelle, appelez immédiatement le 06 23 65 17 78.

Appeler Soundcall

FAQ

Vos questions, en clair.

Non. Les trois appareils (les deux enceintes RCF 932-A et le caisson SUB 905-AS MK3) sont tous actifs : ils intègrent chacun leur propre amplificateur. Il suffit de les brancher sur le secteur et de les relier par des câbles XLR — aucun ampli externe n'est nécessaire.

Pas obligatoirement. Si vous utilisez un contrôleur DJ tout-en-un (type Pioneer XDJ-RX, DDJ…) disposant d'une sortie MASTER XLR, branchez directement cette sortie sur le caisson SUB. En revanche, si vous avez plusieurs sources (micro + musique, ou plusieurs lecteurs), une table de mixage est indispensable pour combiner les signaux avant de les envoyer au pack.

Oui, à condition d'être sous un abri protégé (chapiteau, tonnelle couverte) et hors de portée de la pluie. Ces appareils ne sont pas étanches. L'alimentation secteur est indispensable — ce ne sont pas des appareils sur batterie.

Ce pack est dimensionné pour des événements de 80 à 200 personnes en intérieur, ou pour un espace extérieur de taille comparable. Pour des jauges supérieures ou de très grands espaces ouverts, contactez-nous au 06 23 65 17 78 pour adapter la solution.

Oui. Trois câbles XLR sont fournis : un pour relier votre source au caisson SUB, et deux pour relier le SUB aux deux enceintes. Si votre source est très éloignée des enceintes et nécessite un câble plus long, mentionnez-le lors de votre réservation.

Non, ce n'est pas normal. C'est souvent une boucle de masse : vérifiez que les câbles XLR ne croisent pas les câbles secteur, et si vous utilisez un ordinateur portable, essayez de le faire fonctionner sur batterie (débranché du secteur). Si le bruit persiste, appelez le 06 23 65 17 78.

Commencez par vérifier la prise secteur avec un autre appareil pour confirmer qu'elle fonctionne. Si l'appareil reste inactif, appelez immédiatement Soundcall au 06 23 65 17 78 — nous intervenons rapidement.

Pas directement sur le SUB en XLR sans adaptateur. La plupart des téléphones ont une sortie jack 3,5 mm : il vous faut un câble jack 3,5 mm vers XLR mâle (ou un mixeur entre les deux). Pour une soirée, un contrôleur DJ ou un mixeur avec Bluetooth est une meilleure solution — contactez-nous pour compléter votre location.
