Présentation
Le Pack RCF SUB 905 contient un unique caisson de basses actif (ampli intégré, prise secteur 230 V). Il ne produit PAS de médiums ni d'aigus : il est conçu pour être associé à vos enceintes amplifiées (appelées « tops »). Sans tops, vous n'entendrez que les graves, ce n'est pas un dysfonctionnement. Le caisson s'intercale entre votre table de mixage et vos enceintes via des câbles XLR.
Idéal pour enrichir le son d'une soirée de 50 à 200 personnes, anniversaire, mariage, fête en salle ou sous chapiteau. À combiner obligatoirement avec des enceintes amplifiées (tops) pour un son complet.
Composition
Chaque élément a son propre mode d’emploi si vous avez besoin d’aller plus loin.
Étape par étape
Suivez les étapes dans l’ordre et cochez « Fait » au fur et à mesure.
Placez le RCF SUB 905 directement au sol, centré face à la piste de danse ou à votre espace de soirée. Laissez au minimum 20 cm d'espace libre tout autour pour la ventilation. Ne le posez pas dans un coin fermé.
Prenez un câble XLR. Branchez l'extrémité MÂLE (3 broches, ergot en dessous) dans la sortie MASTER (ou LINE OUT) de votre table de mixage. Branchez l'extrémité FEMELLE dans l'entrée XLR du caisson (panneau arrière). Poussez jusqu'au clic.
Sur le panneau arrière du caisson, repérez la sortie marquée LINK ou THRU (ou OUTPUT). Branchez un câble XLR depuis cette sortie vers l'entrée XLR de chaque enceinte top. Si vous avez deux tops, utilisez un câble par enceinte depuis cette même sortie (en série ou via un splitter).
Connectez le câble secteur IEC C13 (fourni) à la prise IEC à l'arrière du caisson, puis branchez l'autre extrémité sur une prise murale 230 V ou une multiprise. Vérifiez que la prise est accessible en cas d'urgence.
Ordre impératif : 1) Table de mixage en premier, 2) Enceintes tops, 3) Caisson RCF en dernier. Pour éteindre : ordre inverse, caisson d'abord, tops ensuite, mixeur en dernier. Cet ordre protège vos enceintes des chocs électriques.
Montez le volume MASTER de votre table de mixage à environ 70 %. Réglez ensuite le gain d'entrée du caisson (potentiomètre sur le panneau arrière) jusqu'à obtenir le niveau de basses souhaité. Si le voyant rouge CLIP s'allume en continu, baissez le gain immédiatement.
Connectique
Tous les branchements possibles. Les schémas sont dans la section Schémas et images.
Câble XLR : prise femelle dans la sortie MASTER (ou LINE OUT) du mixeur, prise mâle dans l'entrée XLR du caisson (panneau arrière). Piège fréquent : ne pas confondre la sortie MASTER avec une sortie casque ou monitoring (jack 6,35 mm), celles-ci ne sont pas compatibles directement.
Câble XLR depuis la sortie LINK ou THRU (parfois notée OUTPUT) du caisson vers l'entrée XLR de chaque enceinte top. Cette sortie transmet le signal filtré (sans les basses) aux tops. Si vous avez 2 tops, prévoyez 2 câbles XLR depuis cette sortie.
Câble secteur IEC C13 (fourni) vers une prise murale 230 V standard. Évitez les rallonges électriques sous-dimensionnées (moins de 1,5 mm² de section). En cas de multiprise, assurez-vous qu'elle supporte la puissance totale du système.
Si votre contrôleur ou source audio n'a qu'une sortie jack 6,35 mm, utilisez un câble adaptateur jack 6,35 mm mâle vers XLR mâle. Le signal reste compatible, mais la qualité XLR équilibrée est préférable pour éviter les bruits de fond.
Visuels
Touchez une image pour l’agrandir.
Réglages de départ
Des valeurs de départ sûres. Ajustez ensuite à l’oreille.
| Réglage | Valeur | Conseil |
|---|---|---|
| Crossover (fréquence de coupure) | 80 à 120 Hz recommandé | Ce réglage détermine jusqu'à quelle fréquence le caisson joue les graves. À 80 Hz, le SUB couvre uniquement les basses profondes. À 120 Hz, il couvre un peu plus de médium-grave. En cas de doute, laissez sur la valeur par défaut constructeur (souvent 80 Hz). Si les basses semblent se chevaucher avec vos tops, baissez ce réglage. |
| Gain d'entrée | Position médiane pour commencer | Partez de la position 12h (milieu) et ajustez à l'oreille. Le voyant CLIP (rouge) ne doit jamais rester allumé en continu, si c'est le cas, baissez le gain. |
| Phase (0° / 180°) | 0° par défaut | Si les basses semblent « creuses » ou manquent de punch une fois vos enceintes connectées, essayez d'activer le mode 180°. Choisissez la position qui donne le plus de basses à l'écoute. |
| Volume général | Adapté à la salle | Dans une pièce de moins de 80 m², ne dépassez pas les deux tiers du gain pour éviter la saturation et protéger le matériel. Préférez toujours augmenter progressivement. |
Pas à pas
Vérifiez dans l’ordre, un point à la fois.
Important
Questions
Non. Le RCF SUB 905 ne reproduit que les graves (basses fréquences). Sans enceintes tops connectées, vous n'entendrez aucune voix, aucune mélodie, seulement les basses. Pour une soirée complète, vous devez l'associer à des enceintes amplifiées (tops) qui couvrent les médiums et les aigus.
Non. Le RCF SUB 905-AS MK3 est un caisson actif : l'amplification est intégrée. Il vous suffit d'une prise secteur 230 V et d'un câble XLR, aucun ampli externe nécessaire.
Non, les câbles XLR ne sont pas inclus dans ce pack. Prévoyez au minimum 2 câbles XLR (un pour le mixeur → caisson, un autre pour le caisson → tops). Si vous n'en avez pas, contactez-nous au 06 23 65 17 78 avant le retrait.
Branchez d'abord tous les câbles signal (XLR) à froid. Ensuite, branchez le secteur. Pour l'allumage : table de mixage en premier, tops ensuite, caisson en dernier. Pour l'extinction : caisson en premier, tops ensuite, mixeur en dernier. Cet ordre protège vos enceintes.
Associé à des enceintes tops adaptées, le SUB 905 convient pour des salles ou espaces de 50 à 200 personnes environ. Pour des événements plus grands, contactez-nous pour des conseils personnalisés au 06 23 65 17 78.
Le voyant rouge (CLIP) s'allume quand le signal d'entrée est trop fort et sature l'ampli. S'il s'allume occasionnellement sur les pics, c'est acceptable. S'il reste allumé en continu, baissez immédiatement le gain d'entrée du caisson et/ou le volume MASTER de votre mixeur pour éviter d'endommager le matériel.

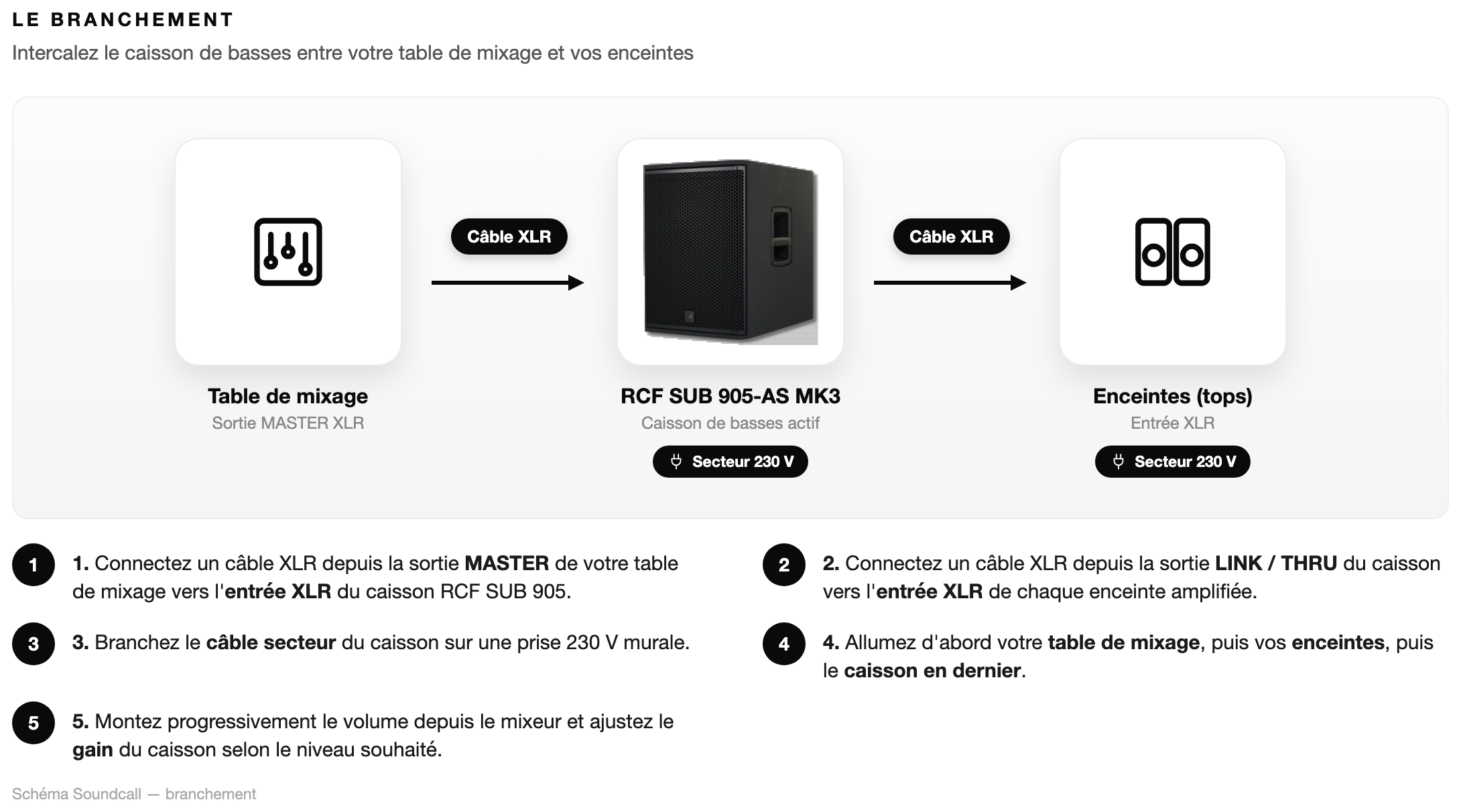

Branchez la sortie MASTER de votre table de mixage à l'entrée XLR du caisson. Puis branchez la sortie LINK / THRU du caisson à l'entrée XLR de chaque enceinte top. Le signal suit le chemin : mixeur → SUB 905 → tops.
Un léger souffle très discret est possible sur du matériel audio, mais un ronflement audible est anormal. Cela indique généralement une boucle de masse : branchez tous vos appareils sur la même multiprise, et vérifiez que tous les câbles XLR sont bien enfoncés. Si le problème persiste, appelez le 06 23 65 17 78.
