Guide d'utilisation — Pack Deejay Club

Présentation

Le pack, expliqué simplement.

Le Pack Deejay Club réunit deux enceintes tops RCF 932-A, deux caissons de basse RCF SUB 905-AS MK3 et la platine tout-en-un Pioneer XDJ-XZ. Il suffit d'une clé USB avec votre musique pour lancer une soirée au son de club, sans ordinateur ni amplificateur externe. Tout le matériel est actif (amplifié) : chaque boîtier se branche directement sur le secteur.

2 × RCF 932-A (enceintes tops actives)Enceintes amplifiées 2 voies. Câble secteur inclus. Entrée XLR en façade arrière. Pas de pieds d'enceintes inclus — à demander séparément au 06 23 65 17 78.
2 × RCF SUB 905-AS MK3 (caissons de basse actifs)Caissons amplifiés. Câble secteur inclus. Entrée XLR + sortie LINK OUTPUT XLR en façade arrière pour relier chaque caisson à son top.
1 × Pioneer XDJ-XZ (platine contrôleur tout-en-un)Lit les clés USB avec musique exportée rekordbox, ou en mode USB simple (MP3/AAC/WAV). Sorties MASTER XLR gauche + droite. Entrées micro XLR/jack combo (canaux 1 et 2 façade). Câble secteur inclus.
4 × câbles XLR (fournis)2 câbles pour relier la platine aux deux caissons SUB, 2 câbles pour relier chaque caisson SUB à son top RCF 932-A. Quantité suffisante pour le câblage complet du pack.
Pieds d'enceintesNON inclus par défaut. Indispensables pour surélever les tops à hauteur d'oreille et projeter le son sur la piste. À ajouter à votre location : appelez le 06 23 65 17 78.

Installation

Prête à jouer, pas à pas.

Suivez le parcours : chaque étape se valide à mesure.

Étape 1

Positionner le matériel (tout éteint, volumes à zéro)

Placez les deux caissons SUB 905-AS MK3 au sol face à la piste, de chaque côté. Posez les tops RCF 932-A sur leurs pieds (la perche 35 mm du pied s'insère dans l'embase sous l'enceinte), à hauteur d'oreille, au-dessus ou à côté des caissons. Une fois l'enceinte posée et stable, vous pouvez la faire pivoter sur le pied pour l'orienter vers le public. Installez la platine XDJ-XZ sur une table stable à portée des câbles. NE branchez encore rien au secteur.

Étape 2

Câbler : platine → caissons SUB (2 câbles XLR)

À l'arrière de la XDJ-XZ, localisez les sorties MASTER OUT gauche (L) et droite (R) — ce sont deux prises XLR femelles. Branchez un câble XLR de la sortie MASTER L vers l'entrée XLR du caisson SUB gauche, et un câble XLR de la sortie MASTER R vers l'entrée XLR du caisson SUB droit. Les prises cliquent quand elles sont bien enfoncées.

Étape 3

Câbler : caissons SUB → tops RCF (2 câbles XLR)

Sur chaque caisson SUB 905-AS MK3, localisez la prise marquée LINK OUTPUT (XLR mâle, côté arrière). Branchez un câble XLR de ce LINK OUTPUT vers l'entrée XLR du top RCF 932-A du même côté (gauche → gauche, droite → droite). Le signal circule ainsi : platine → caisson SUB → top. Piège à éviter : ne pas confondre l'entrée et la sortie du caisson — l'entrée est une prise XLR femelle, la sortie LINK OUTPUT est une prise XLR mâle.

Étape 4

Brancher l'alimentation secteur (dans le bon ordre)

Branchez les câbles secteur dans cet ordre : 1) les deux tops RCF 932-A, 2) les deux caissons SUB 905-AS MK3, 3) la platine XDJ-XZ en dernier. Vérifiez que tous les boutons de volume sont à zéro ou au minimum avant de mettre sous tension. Cet ordre évite les chocs sonores ('pop') dans les enceintes.

Étape 5

Allumer dans le bon ordre

Allumez dans cet ordre : 1) la platine XDJ-XZ (bouton POWER façade), 2) les caissons SUB 905-AS MK3, 3) les tops RCF 932-A en dernier. Les voyants lumineux confirment la mise sous tension de chaque appareil.

Étape 6

Insérer la clé USB et lancer la musique

Insérez votre clé USB dans l'un des ports USB-A situés en façade de la XDJ-XZ (un par deck, côté gauche et côté droit). Si votre musique a été exportée via le logiciel rekordbox, sélectionnez 'PERFORMANCE MODE' sur l'écran. Si votre clé contient simplement des MP3/AAC/WAV (sans rekordbox), la XDJ-XZ les lit directement en mode USB EXPORT — naviguez via l'écran tactile central. Choisissez un titre et appuyez sur PLAY.

Étape 7

Monter le volume progressivement

Montez d'abord le fader de canal (channel fader) du deck en lecture, puis le volume MASTER sur la XDJ-XZ, progressivement jusqu'au niveau souhaité. Observez les vumètres : ils doivent rester majoritairement dans le vert. Un voyant rouge fixe indique une saturation — baissez le MASTER ou le GAIN du canal.

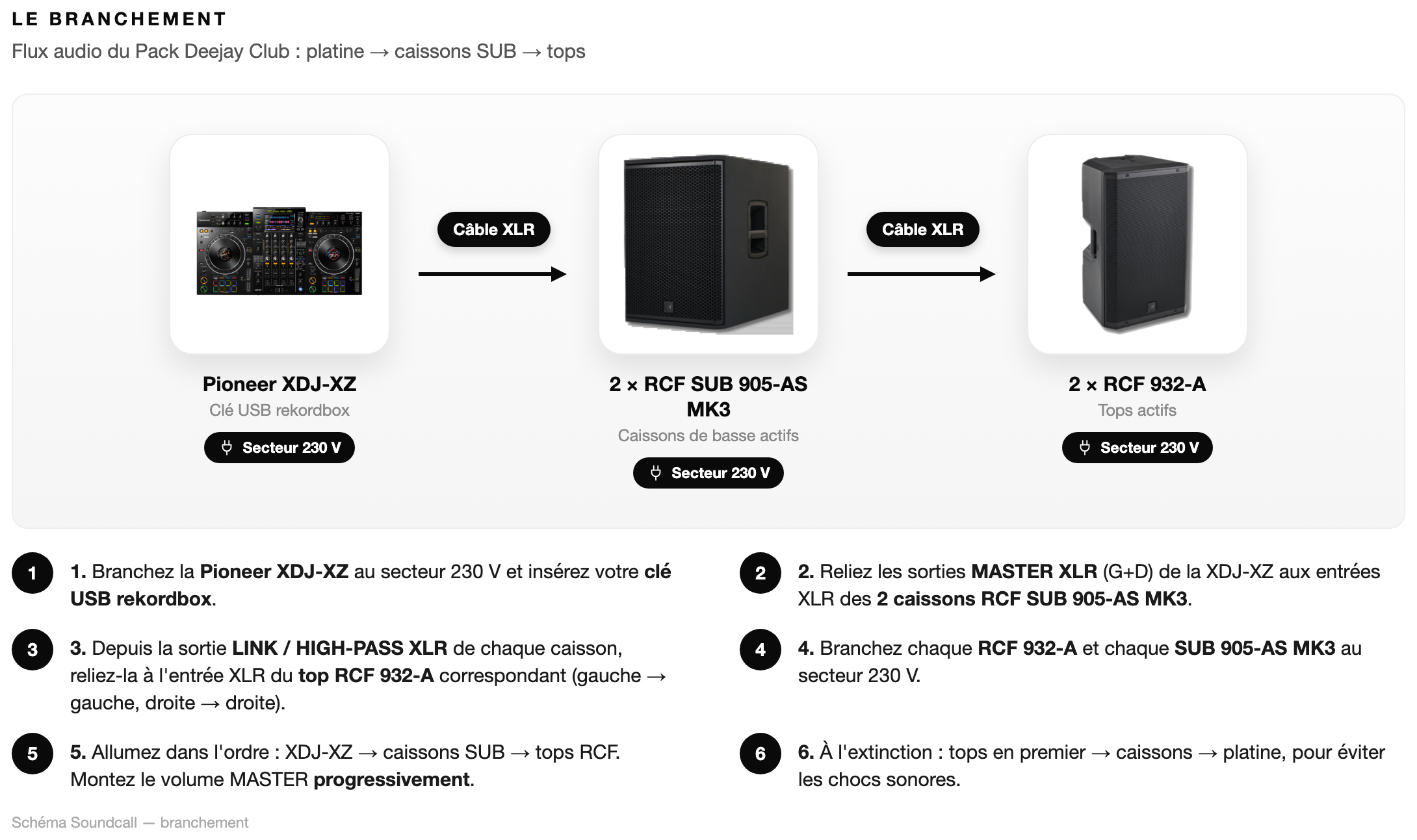

Branchement

Toute la connectique.

Choisissez un type de branchement. Le schéma détaillé est dans la section Schémas.

Platine XDJ-XZ → Caisson SUB gauche

Sortie MASTER OUT L (XLR femelle, arrière de la XDJ-XZ) → Entrée XLR du caisson SUB 905-AS MK3 gauche. Câble XLR mâle-femelle fourni.

Platine XDJ-XZ → Caisson SUB droit

Sortie MASTER OUT R (XLR femelle, arrière de la XDJ-XZ) → Entrée XLR du caisson SUB 905-AS MK3 droit. Câble XLR mâle-femelle fourni.

Caisson SUB gauche → Top RCF 932-A gauche

Sortie LINK OUTPUT (XLR mâle, arrière du SUB gauche) → Entrée XLR du top RCF 932-A gauche. Câble XLR mâle-femelle fourni. Attention : ne pas confondre avec l'entrée XLR du caisson qui est une prise femelle.

Caisson SUB droit → Top RCF 932-A droit

Sortie LINK OUTPUT (XLR mâle, arrière du SUB droit) → Entrée XLR du top RCF 932-A droit. Câble XLR mâle-femelle fourni.

Alimentation 230 V — Tops RCF 932-A

Chaque top RCF 932-A se branche directement au secteur 230 V via son câble secteur IEC. Pas d'ampli externe nécessaire — l'amplificateur est intégré.

Alimentation 230 V — Caissons SUB 905-AS MK3

Chaque caisson se branche au secteur 230 V via son câble secteur IEC. Pas d'ampli externe nécessaire.

Alimentation 230 V — Platine XDJ-XZ

La XDJ-XZ se branche au secteur 230 V. Utilisez une multiprise (non fournie) pour alimenter l'ensemble depuis une ou deux prises murales.

Clé USB → XDJ-XZ (ports USB-A en façade)

Insérez votre clé USB dans le port USB-A du deck gauche ou droit (façade de la platine). Format recommandé : FAT32 ou exFAT. La XDJ-XZ lit les MP3, AAC et WAV directement, et les bibliothèques rekordbox exportées. Ne pas confondre avec le port LAN (prise réseau RJ45) qui ne sert pas à la musique.

Micro → Entrée MIC 1 ou MIC 2 (XDJ-XZ)

La XDJ-XZ dispose de deux entrées micro combo XLR/jack 6,35 mm en façade, étiquetées MIC 1 et MIC 2. Branchez un micro filaire XLR ou jack. Réglez le volume avec les potentiomètres MIC 1/2 dédiés. Le micro passe directement dans le mix.

Réglages

Le bon son, simplement.

Volume MASTER (XDJ-XZ)

Démarrer à 50 %, puis monter selon le besoin — Montez progressivement. Évitez le voyant CLIP rouge fixe. Gardez de la marge pour les moments forts de la soirée.

GAIN de canal (XDJ-XZ, par deck)

Position centrale (12h) — Si le son est trop fort ou distordu malgré un MASTER bas, réduisez d'abord le GAIN du canal concerné. Si le son est trop faible, augmentez le GAIN avant le MASTER.

Niveau d'entrée (RCF 932-A, potentiomètre arrière)

Position centrale puis ajuster — Tournez le potentiomètre de gain en façade arrière jusqu'à obtenir un son clair et puissant sans distorsion. Le vumètre doit rester majoritairement dans le vert. Inutile de pousser à fond.

Niveau du caisson SUB (RCF SUB 905-AS MK3)

Position centrale puis ajuster selon le ressenti des graves — Le caisson filtre automatiquement les basses fréquences (crossover interne). Si les basses semblent trop fortes ou trop faibles, ajustez le niveau d'entrée du caisson en façade arrière.

Mode de lecture (XDJ-XZ)

PERFORMANCE MODE (rekordbox exporté) ou USB EXPORT (MP3/AAC/WAV directs) — Si vous avez exporté votre musique depuis le logiciel rekordbox, choisissez PERFORMANCE MODE pour accéder aux BPM, cues et waveforms. Si votre clé contient simplement des fichiers audio, sélectionnez USB EXPORT — la platine les lira sans logiciel.

Dépannage

Un souci ? On vous guide.

Vérifiez que tous les appareils sont allumés (voyants lumineux actifs sur chaque enceinte et caisson).
Contrôlez que les câbles XLR sont bien enfoncés aux deux extrémités — ils doivent cliquer.
Vérifiez que le volume MASTER de la XDJ-XZ n'est pas à zéro.
Vérifiez que le fader de canal (channel fader) du deck en lecture n'est pas baissé.
Assurez-vous qu'un titre est bien en lecture (bouton PLAY actif, compteur qui défile).
Vérifiez que la clé USB est reconnue (son nom apparaît sur l'écran de la XDJ-XZ).
Si toujours rien : éteignez tout, rebranchez les XLR et rallumez dans l'ordre (platine → subs → tops).

Réduisez le volume MASTER sur la XDJ-XZ.
Réduisez le GAIN du canal en lecture (potentiomètre GAIN par deck).
Vérifiez que l'égaliseur de la XDJ-XZ n'est pas poussé à fond sur les basses ou aigus.
Vérifiez que le niveau d'entrée des tops RCF 932-A (potentiomètre arrière) n'est pas au maximum.
Vérifiez que le niveau d'entrée des caissons SUB n'est pas au maximum.

Essayez l'autre port USB de la XDJ-XZ (il y en a un par deck).
Vérifiez que la clé est formatée en FAT32 ou exFAT (et non en NTFS ou format Mac spécifique).
Si vous avez utilisé rekordbox, vérifiez que l'export a bien été effectué sur cette clé (dossier 'PIONEER' visible à la racine).
Testez la clé sur un ordinateur pour vous assurer qu'elle fonctionne et que les fichiers sont présents.
Essayez avec une autre clé USB si disponible.

Vérifiez le câble XLR du côté silencieux : débranchez-le et rebranchez-le fermement.
Vérifiez que le crossfader de la XDJ-XZ est bien centré (position centrale).
Assurez-vous que les sorties MASTER L et R sont toutes les deux câblées (une par caisson SUB).
Vérifiez que le caisson ou le top du côté silencieux est bien allumé.

Branchez tous les appareils sur le même circuit électrique / même multiprise.
Éloignez les câbles XLR des câbles secteur (évitez de les faire se croiser ou cheminer en parallèle).
Vérifiez l'état des prises XLR : pas de coude excessif, pas de câble endommagé.
Vérifiez qu'aucun câble n'est débranché à mi-chemin (une prise mal enfoncée génère du bruit).
Si le bourdonnement persiste, appelez le 06 23 65 17 78.

Vérifiez que les caissons SUB 905-AS MK3 sont bien allumés (voyant actif).
Vérifiez le câble XLR entre la platine et le caisson SUB concerné.
Ajustez le potentiomètre de niveau d'entrée du caisson (façade arrière) : montez-le si les graves sont absents, baissez-le si elles sont trop fortes.
Sur l'égaliseur de la XDJ-XZ, ne poussez pas les basses (BASS) à fond — laissez-les en position centrale pour commencer.

Appeler Soundcall

FAQ

Vos questions, en clair.

Non, aucun ordinateur n'est nécessaire. Si votre musique a été exportée via rekordbox, vous aurez accès aux BPM, waveforms et points de repère (cues) directement sur la platine. Mais si vous n'utilisez pas rekordbox, la XDJ-XZ lit aussi les MP3, AAC et WAV directement depuis une clé USB classique, sans aucun logiciel.

Formatez votre clé en FAT32 ou exFAT. Ces formats sont compatibles avec la XDJ-XZ. Le format NTFS (Windows par défaut pour les grandes clés) et les formats Mac spécifiques peuvent poser problème. Si vous n'êtes pas sûr, reformatez la clé en FAT32 depuis un PC ou un Mac avant d'y copier votre musique.

Non. Les pieds d'enceintes ne sont pas inclus dans ce pack. Ils sont indispensables pour surélever les tops RCF 932-A à hauteur d'oreille et assurer une bonne diffusion sur la piste. Vous pouvez les ajouter à votre location en contactant Soundcall au 06 23 65 17 78.

Oui. La XDJ-XZ dispose de deux entrées micro en façade, étiquetées MIC 1 et MIC 2 (prises combo XLR/jack 6,35 mm). Branchez un micro filaire et réglez le volume avec les potentiomètres MIC 1/2 dédiés. Le micro passe directement dans le mix sans réglage complexe.

Oui. La XDJ-XZ dispose d'entrées AUX (entrées ligne) pour brancher un téléphone, une tablette ou une autre source via un câble jack 3,5 mm ou RCA selon l'adaptateur disponible. Consultez les prises en façade ou en arrière de la platine. Le volume se règle indépendamment.

Le Pack Deejay Club est dimensionné pour des événements de 50 à 200 personnes en intérieur. La puissance combinée des tops RCF 932-A et des caissons SUB 905-AS MK3 couvre des grandes salles ou des jardins en soirée estivale.

Allumage : platine XDJ-XZ en premier, puis les caissons SUB, puis les tops RCF en dernier. Extinction : les tops en premier, puis les caissons SUB, puis la platine en dernier. Cette règle évite les chocs sonores ('pop') dans les enceintes.

Un 'pop' au démarrage signifie généralement que l'ordre d'allumage n'a pas été respecté. Éteignez tout et rallumez dans le bon ordre : platine → caissons SUB → tops. Si les 'pops' sont fréquents pendant la soirée, vérifiez les câbles XLR et l'alimentation électrique. En cas de doute, appelez le 06 23 65 17 78.

Contactez Soundcall au 06 23 65 17 78. Nous sommes disponibles pour vous guider pas à pas par téléphone ou organiser une intervention si nécessaire.
