Mode d’emploi · Pack
2 colonnes RCF EVOX J9 + 2 caissons de basses SUB 905-AS MK3, sono puissante et équilibrée jusqu'à 300 personnes
Mis à jour le 24 juin 2026
Présentation

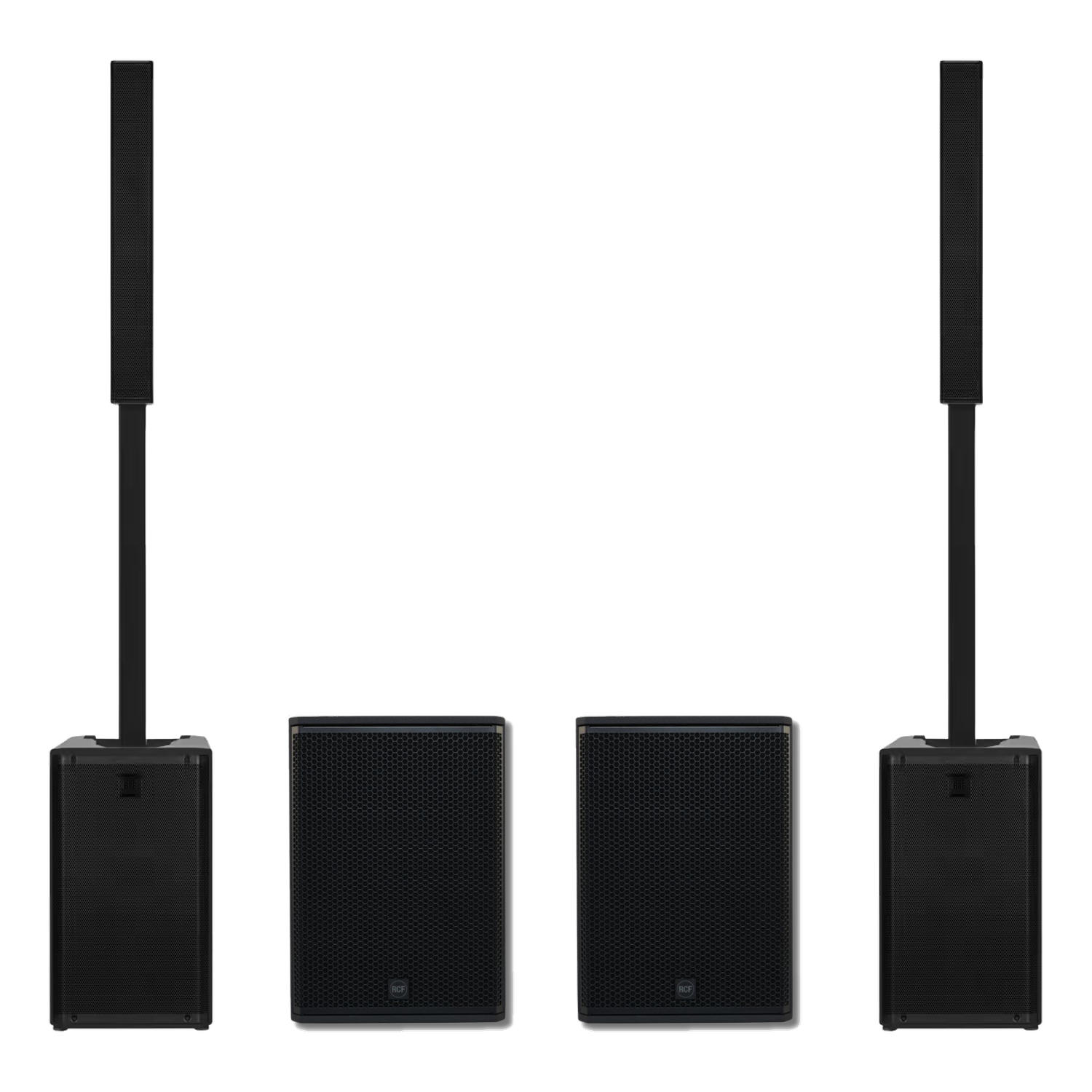

Le Pack RCF Signature Club réunit deux colonnes actives à large dispersion et deux caissons de basses 15" pour une diffusion puissante, homogène et sans effort d'installation. Tout le matériel est amplifié : aucun amplificateur externe n'est nécessaire. Ce guide vous accompagne étape par étape pour que la musique soit lancée en moins de 10 minutes.
Idéal pour les soirées privées, mariages, anniversaires et événements jusqu'à 200-300 personnes dans une salle couverte ou un espace semi-extérieur protégé. Ce pack assure une couverture sonore complète : basses profondes grâce aux SUB 905-AS MK3, hauts-médiums cristallins et ultra-larges grâce aux colonnes EVOX J9.
Composition
Chaque élément a son propre mode d’emploi si vous avez besoin d’aller plus loin.
Étape par étape
Suivez les étapes dans l’ordre et cochez « Fait » au fur et à mesure.
Avant tout branchement, assurez-vous que tous les appareils sont ÉTEINTS (mixeur, SUB, EVOX J9). C'est le piège n°1 : brancher sous tension provoque des chocs sonores qui peuvent endommager les haut-parleurs.
Placez les deux EVOX J9 de part et d'autre de la piste de danse ou de la scène, orientées vers le public. Posez les deux SUB 905-AS MK3 au sol juste devant ou à côté de chaque colonne. Évitez de coincer les caissons dans un coin si les basses semblent déjà très fortes dans la salle.
Reliez la sortie MASTER (XLR) de votre mixeur ou contrôleur à l'entrée XLR IN L du premier SUB 905-AS MK3, puis faites de même pour le second SUB. Si vous n'utilisez qu'une seule sortie MASTER, vous pouvez utiliser la sortie LINK OUT / THRU du premier SUB pour alimenter le second (daisy-chain). Si vous branchez un téléphone, utilisez un câble jack 3,5 mm stéréo → 2 × XLR mâle (non fourni).
Utilisez les câbles XLR fournis : branchez le câble depuis la sortie XLR OUT L (panneau arrière du SUB, prises mâles à côté des entrées) vers l'entrée COMBO de l'EVOX J9 correspondante, et mettez le sélecteur LINK/XOVER du caisson sur XOVER : c'est ce réglage qui envoie aux colonnes un signal filtré. Faites-le pour les deux paires.
Connectez chaque appareil (2 SUB + 2 EVOX J9) à une prise 230 V. Utilisez de préférence une multiprise avec disjoncteur pour protéger l'installation. Prévoyez au minimum 4 prises disponibles.
Allumez d'abord votre source (mixeur, contrôleur, téléphone), puis les SUB 905-AS MK3, puis les EVOX J9. Les voyants LED s'allument et les ventilateurs peuvent démarrer : c'est normal. Vérifiez que vous n'entendez pas de bourdonnement avant de monter le volume.
Sur chaque EVOX J9 : volume au minimum avant l'allumage, preset LINEAR ou CLUB, puis remontez progressivement. Sur chaque SUB : appuyez une fois sur l'encodeur et vérifiez que la réduction de gain affichée est à 0 (un caisson muet vient souvent d'une réduction laissée par la location précédente). Montez progressivement le volume sur votre source. Arrêtez de monter dès que le son devient dur ou saturé : c'est le niveau maximum acceptable pour préserver le matériel.

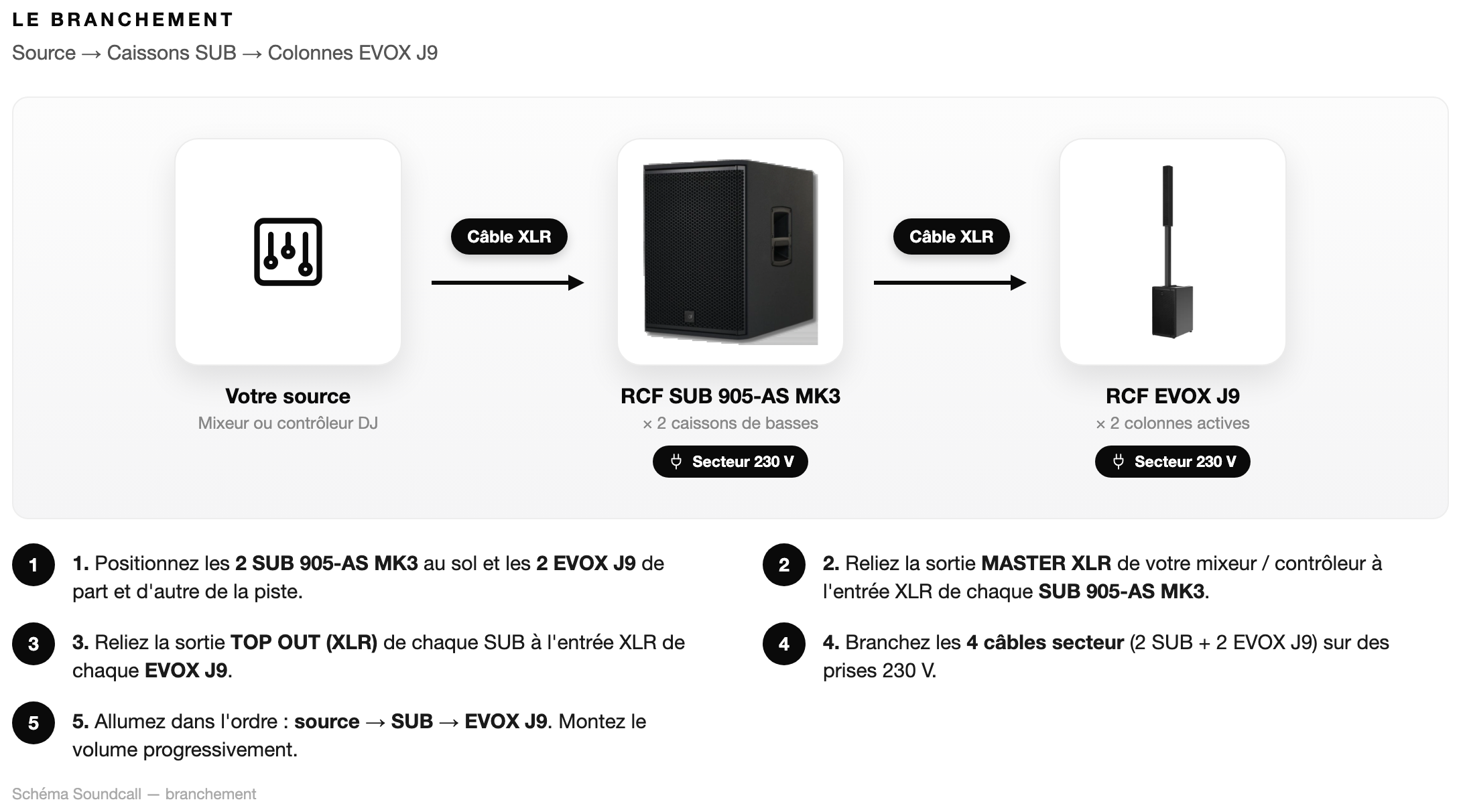

Connectique
Tous les branchements possibles. Les schémas sont dans la section Schémas et images.
Câble XLR mâle → femelle depuis la sortie MASTER L ou stéréo de votre source vers l'entrée XLR IN L (ou IN R selon votre configuration) de chaque SUB 905-AS MK3. Ce câble N'EST PAS fourni dans le pack : prévoyez 2 câbles XLR ou 1 câble XLR + 1 câble daisy-chain depuis la sortie LINK du premier SUB. Piège à éviter : ne pas brancher sur l'entrée MIC par erreur, cherchez bien la prise labellisée LINE IN ou XLR IN sur le panneau arrière.
Câble XLR fourni, depuis la prise TOP OUT du SUB (panneau arrière) vers l'entrée XLR de l'EVOX J9. C'est ce branchement qui donne le son aux colonnes : sans lui, les EVOX J9 restent silencieuses même sous tension. Vérifiez que le câble est bien enfoncé des deux côtés (vous devez entendre un 'clic' de verrouillage XLR).
Utilisez toujours deux câbles depuis la source : MASTER L → IN L du premier SUB, MASTER R → IN L du second SUB (une source mono peut sortir sur les deux sorties). Ne chaînez pas un SUB derrière l'autre : avec le sélecteur sur XOVER, le second ne recevrait plus de graves. Cette configuration fonctionne très bien pour une utilisation mono.
Chaque caisson dispose de son câble secteur Powercon inclus : enfoncez la fiche dans INPUT POWERCON puis tournez-la jusqu'au clic. Le caisson s'allume aussitôt (LED POWER verte), il n'a pas d'interrupteur. Évitez les rallonges bon marché sans terre ou les multiprises surchargées avec d'autres appareils haute consommation.
Chaque colonne dispose de son câble secteur inclus. Branchez sur prise 230 V standard. Les EVOX J9 consomment peu à l'état de veille mais nécessitent une prise dédiée avec mise à la terre.
Visuels
Touchez une image pour l’agrandir.
Réglages de départ
Des valeurs de départ sûres. Ajustez ensuite à l’oreille.
| Réglage | Valeur | Conseil |
|---|---|---|
| Fréquence de coupure SUB (Crossover) | Preset du SUB : appuyez 3 fois sur l'encodeur puis tournez pour choisir L2 ou L3 (30 à 80 ou 100 Hz, son étendu et linéaire) ou H2/H3 (plus de pression entre 50 et 60 Hz). Mettez le même preset sur les deux caissons. Supprimer les blocs « Fréquence de coupure » et « Phase SUB ». | |
| Gain d'entrée SUB 905-AS MK3 | Position 12h (centre) pour démarrer | Commencez toujours au milieu et ajustez à l'oreille. Si votre mixeur sort déjà un signal fort (ligne professionnelle), le gain SUB peut rester en dessous de 12h pour éviter la saturation. |
| Gain d'entrée EVOX J9 | Position 12h (centre) pour démarrer | Même principe : partez du centre et ajustez. Les EVOX J9 ont une large dynamique et n'ont pas besoin d'être poussées à fond. Si le son est dur ou saturé, baissez le gain. |
| Phase SUB | 0° par défaut | Si les basses semblent 'creuses' ou en opposition avec les colonnes (son fin sans punch), essayez de basculer la phase à 180° sur l'un des SUB et écoutez la différence. Gardez le réglage qui rend le son le plus plein. |
Pas à pas
Vérifiez dans l’ordre, un point à la fois.
Important
Questions
Non, ce n'est pas obligatoire. Vous pouvez brancher directement un téléphone ou une tablette avec un câble jack 3,5 mm stéréo → XLR mâle (non fourni) sur chaque SUB. Pour une soirée avec un DJ ou plusieurs sources audio, un mixeur ou contrôleur est recommandé, Soundcall propose également la location de ces équipements.
Oui, tout à fait. Utilisez un câble jack 3,5 mm stéréo → 2 × XLR mâle (câble 'Y' non fourni dans le pack) depuis la sortie casque de votre téléphone vers les entrées XLR IN des deux SUB. Réglez le volume du téléphone à environ 70-80% pour éviter la distorsion, puis montez le gain sur les SUB.
Les câbles XLR entre les SUB et les EVOX J9 (TOP OUT → colonne) sont fournis, ainsi que les câbles secteur de chaque appareil. En revanche, le câble entre votre source (mixeur, téléphone, ordinateur) et les SUB n'est PAS inclus : prévoyez 2 câbles XLR mâle/femelle ou un adaptateur jack 3,5 mm → XLR selon votre source.
Oui, le Pack RCF Signature Club est conçu pour couvrir des espaces de 150 à 300 personnes selon la configuration de la salle, sa hauteur sous plafond et son isolation acoustique. Pour des espaces très grands ou très ouverts, n'hésitez pas à nous appeler au 06 23 65 17 78 pour valider que ce pack est adapté.
Minimum 4 prises 230 V (une par appareil : 2 SUB + 2 EVOX J9). Nous recommandons une multiprise avec disjoncteur différentiel pour protéger l'installation. Évitez de partager le circuit avec des appareils haute consommation (machine à café, four, etc.).
Ce matériel peut fonctionner en extérieur sous abri fermé (chapiteau, tonnelle, marquise). Il ne doit pas être exposé à la pluie, à la rosée ou à une humidité élevée. En cas de doute sur les conditions météo ou la configuration, appelez-nous au 06 23 65 17 78 avant votre événement.
Chaque EVOX J9 s'assemble en 1 minute sans outil : posez le caisson au sol, insérez la perche de montage dans son logement sur le caisson, puis emboîtez la colonne satellite sur la perche. Aucun pied ni câble supplémentaire n'est nécessaire. Pour un meilleur rayonnement sonore en salle haute, vous pouvez les surélever sur une surface stable, mais ce n'est généralement pas nécessaire.
Vérifiez d'abord le câble secteur et la prise murale (testez la prise avec un autre appareil). Si le problème persiste, contactez immédiatement Soundcall au 06 23 65 17 78 avant votre événement, nous trouverons une solution rapidement.
C'est probablement la protection thermique automatique des enceintes qui s'est déclenchée (volume trop fort trop longtemps). Baissez le volume à zéro, éteignez les enceintes et laissez-les refroidir 5 à 10 minutes avant de les rallumer. Si cela se reproduit fréquemment, maintenez un niveau sonore légèrement inférieur.
Appelez le 06 23 65 17 78 ou ouvrez l’assistant : il répond à partir de ce mode d’emploi.
