Mode d’emploi · Pack
2 colonnes RCF EVOX J9 + 2 caissons SUB 905-AS MK3 + contrôleur Pioneer XDJ-XZ, la puissance club en location clé en main
Mis à jour le 24 juin 2026
Présentation
Le Pack DJ Signature Club XZ réunit tout ce qu'il faut pour animer une grande soirée avec un son professionnel : deux colonnes RCF EVOX J9, deux caissons de basses RCF SUB 905-AS MK3 et le contrôleur tout-en-un Pioneer XDJ-XZ. Tout le matériel est testé et préparé par Soundcall avant le retrait. Suivez ce guide étape par étape : vous aurez du son en moins de 15 minutes.
Idéal pour les mariages, anniversaires, soirées privées et événements en salle de 100 à 300 personnes. Convient aussi bien à un DJ confirmé qu'à un animateur souhaitant une solution simple et puissante. Pour un espace plus petit (moins de 50 personnes), pensez à modérer les volumes.
Composition
Chaque élément a son propre mode d’emploi si vous avez besoin d’aller plus loin.
Étape par étape
Suivez les étapes dans l’ordre et cochez « Fait » au fur et à mesure.
Pour chaque colonne : posez d'abord la base au sol à l'endroit souhaité (côté gauche et côté droit de la piste). Insérez la perche de montage à fond dans le logement dédié sur le dessus du caisson, puis glissez la colonne satellite sur la perche jusqu en butée. Aucun câble haut-parleur séparé : la liaison se fait par la perche. Secouez légèrement : rien ne doit bouger. Tirez légèrement vers le haut pour vérifier que chaque jonction est bien bloquée avant de lâcher.
Placez chaque caisson SUB 905-AS MK3 au sol, juste devant ou à côté de sa colonne EVOX J9. Les caissons restent au sol : ne les empilez jamais. Orientez le panneau de connexions (face arrière) vers vous pour faciliter le branchement.
Sur la face arrière du Pioneer XDJ-XZ, repérez les sorties MASTER XLR (2 prises : L et R). Branchez un câble XLR long sur la sortie MASTER L vers l'entrée XLR LINE IN du caisson SUB gauche. Branchez un second câble XLR long sur la sortie MASTER R vers l'entrée XLR LINE IN du caisson SUB droit. Enfoncez chaque connecteur jusqu'au déclic.
Sur chaque caisson SUB, repérez les sorties XLR OUT (prises mâles, repère 2) et mettez le sélecteur LINK/XOVER (repère 8) sur XOVER : la colonne reçoit alors un signal filtré, sans le grave. Sur LINK, elle recevrait le signal complet. Reliez cette sortie à l'entrée XLR de la colonne EVOX J9 correspondante avec un câble XLR court. Ce branchement permet au SUB de filtrer les basses et d'envoyer les médiums/aigus vers la colonne.
Branchez les câbles secteur de chaque appareil sur vos multiprises. Ne les allumez pas encore, attendez l'étape suivante. Vérifiez que les câbles sont bien dégagés du passage pour éviter tout accrochage.
Insérez votre clé USB dans l'un des 2 ports USB du Pioneer XDJ-XZ (face avant, à gauche). Votre musique doit être en MP3, WAV ou préparée avec rekordbox. La clé doit être formatée en FAT32 (la XDJ-XZ ne lit ni exFAT ni NTFS ; HFS+ est accepté). Appuyez sur USB 1 ou USB 2 pour afficher son contenu à l écran.
ORDRE OBLIGATOIRE : MASTER LEVEL de la XDJ-XZ au minimum, allumez d abord la XDJ-XZ, puis les colonnes EVOX J9 (interrupteur arrière), puis mettez les subs sous tension. Pour éteindre, faites l inverse : subs et colonnes d abord, XDJ-XZ en dernier. Avant de lancer la musique, vérifiez que le bouton MASTER LEVEL de la XDJ-XZ est au minimum, puis montez progressivement jusqu au niveau souhaité (vumètre master autour de 0 dB en crête).
Connectique

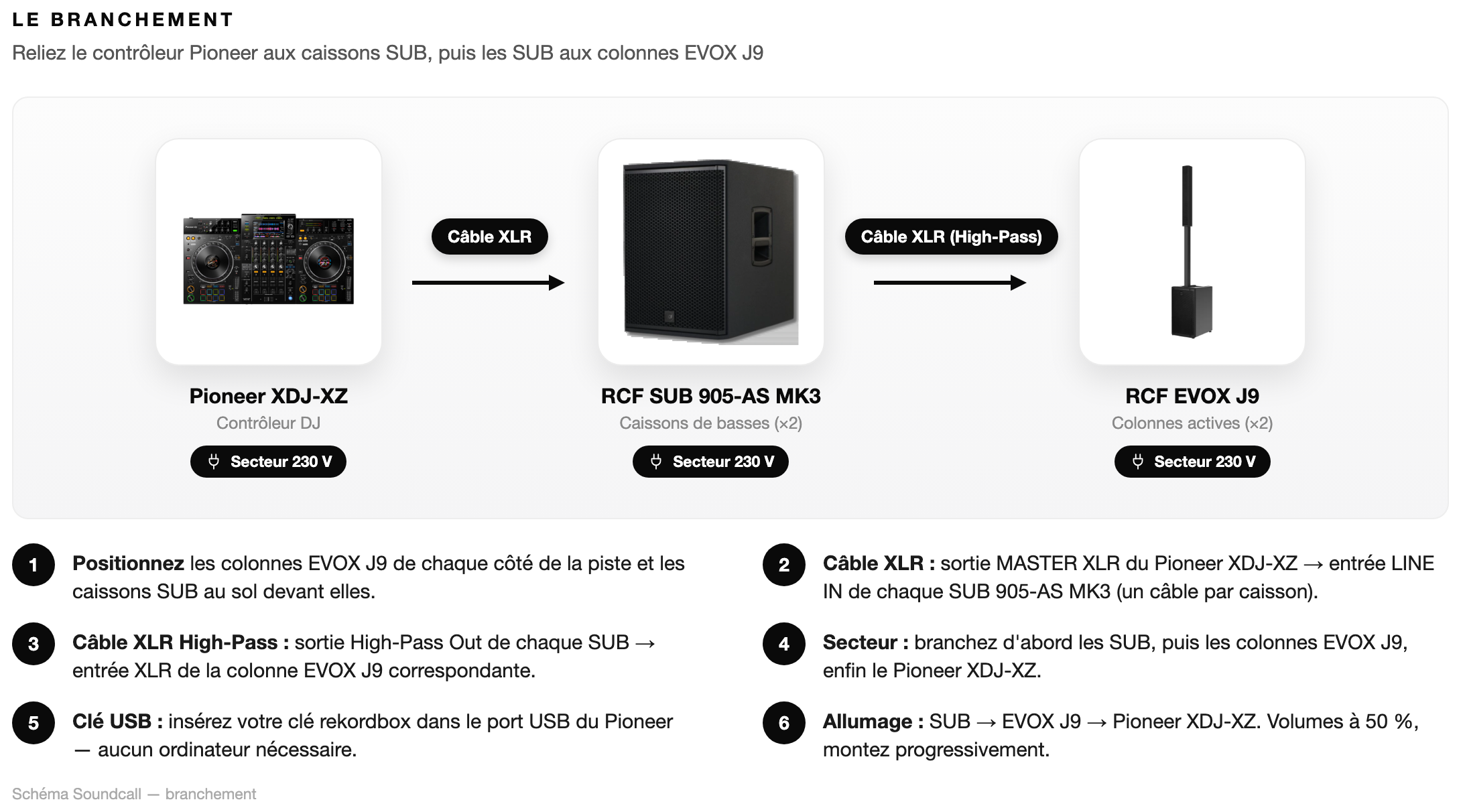

Tous les branchements possibles. Les schémas sont dans la section Schémas et images.
Câble XLR long. Sur la face arrière du Pioneer, la sortie MASTER XLR est clairement étiquetée. Sur le SUB 905-AS MK3, l'entrée XLR est généralement étiquetée LINE IN ou INPUT XLR. Enfoncez jusqu'au déclic. Piège à éviter : ne branchez pas sur l'entrée RCA, le niveau serait trop faible.
Même opération côté droit. Un câble XLR par caisson, branché sur la sortie MASTER R du Pioneer.
Câble XLR court. Sur le SUB 905-AS MK3, la sortie est étiquetée FULL RANGE OUT ou HIGH PASS OUT. Elle envoie le signal filtré (sans les basses) vers la colonne. Ne laissez pas cette sortie non connectée : la colonne ne recevrait aucun signal.
Même opération côté droit.
Câble secteur à fiche Powercon : enfoncez la fiche dans la prise INPUT POWERCON puis tournez-la jusqu au clic. Le caisson n a pas d interrupteur, il s allume dès qu il est sous tension (LED POWER verte) : branchez-le en dernier, après la régie et les colonnes.
Câble secteur fourni avec chaque colonne. Vérifiez que le câble n'est pas tendu ou susceptible d'être piétiné.
Câble secteur dédié. Évitez les multiprises surchargées avec d'autres appareils à forte consommation (éclairage, machine à fumée).
La XDJ-XZ dispose de deux entrées MIC1 et MIC2 (combo XLR ou jack 6,35 mm) à l arrière de l appareil. Branchez votre câble XLR ou jack 6,35 mm, mettez le sélecteur MIC sur ON et montez MIC LEVEL doucement. Réglez le niveau micro avec le potentiomètre MIC LEVEL dédié. Attention : le câble micro n'est PAS fourni dans le pack.
Le Pioneer dispose d'entrées LINE IN RCA ou jack sur la face arrière. Utilisez un câble jack 3,5 mm vers RCA (non fourni) pour connecter un téléphone ou une tablette. Sélectionnez le canal LINE sur le mixeur.
Visuels
Touchez une image pour l’agrandir.
Réglages de départ
Des valeurs de départ sûres. Ajustez ensuite à l’oreille.
| Réglage | Valeur | Conseil |
|---|---|---|
| Volume MASTER XDJ-XZ | Démarrez à 30 %, montez progressivement | Ne dépassez pas 80 % du MASTER en soirée : au-delà, le signal peut saturer les amplis intégrés des enceintes. Préférez monter le gain des canaux plutôt que de pousser le MASTER à fond. |
| Gain des caissons SUB 905-AS MK3 | Position médiane (12 h) | Ne modifiez le potentiomètre de gain qu'une fois la musique lancée, et uniquement si les basses manquent. Un gain SUB trop élevé combiné à un MASTER fort provoque des saturations audibles. |
| Crossover du SUB 905-AS MK3 | Ne pas toucher, réglé en usine | Le SUB 905-AS MK3 n a ni potentiomètre de coupure ni bouton de volume : un seul encodeur poussoir (1 appui = réduction de gain, 2 appuis = retard, 3 appuis = preset) et le sélecteur LINK/XOVER. Mettez le sélecteur sur XOVER, vérifiez en début de soirée que la réduction de gain affichée est à 0 et le retard à 0 (ces valeurs sont mémorisées d une location à l autre), et ne changez pas le preset. pour fonctionner de façon optimale avec les colonnes EVOX J9. Si vous l'avez accidentellement bougé, ramenez-le vers la position centrale. |
| EQ 3 bandes XDJ-XZ | Basses / Médiums / Aigus à plat (position 12 h) | Partez de l'EQ à plat puis ajustez légèrement selon la salle. Un boost excessif des basses sur le contrôleur ET sur les SUB peut provoquer des saturations et fatigue les haut-parleurs. |
| Mode de lecture USB | rekordbox ou lecture directe MP3/WAV | Si votre clé n'est pas préparée avec rekordbox, sélectionnez le mode de lecture de fichiers standard sur l'écran du Pioneer. Vos MP3 et WAV seront lus directement sans configuration supplémentaire. |
Pas à pas
Vérifiez dans l’ordre, un point à la fois.
Important
Questions
Non. Le XDJ-XZ lit directement vos fichiers depuis une clé USB. Insérez simplement votre clé contenant vos fichiers MP3 ou WAV, et votre bibliothèque apparaît à l'écran. Le logiciel rekordbox (gratuit) est recommandé pour organiser votre musique à l'avance, mais il n'est pas obligatoire pour une lecture de base.
Non directement depuis le Pioneer XDJ-XZ. Ces services ne sont pas supportés nativement sur le contrôleur. En revanche, vous pouvez connecter votre téléphone ou ordinateur sur l'entrée LINE IN du Pioneer (câble jack 3,5 mm vers RCA, non fourni) pour diffuser n'importe quelle source audio. La qualité sera bonne mais vous perdrez les fonctions DJ (scratch, boucles, effets).
Ce pack est dimensionné pour des salles de 100 à 300 personnes environ. Pour un espace plus petit, pensez à réduire les volumes pour ne pas saturer l'espace ni gêner les voisins.
Oui. Le Pioneer XDJ-XZ dispose d'une entrée MIC sur la face avant (XLR ou jack 6,35 mm). Réglez le niveau avec le potentiomètre MIC LEVEL dédié. Attention : le câble micro et le micro lui-même ne sont pas inclus dans le pack, prévoyez-les de votre côté.
Utilisez l'entrée LINE IN sur la face arrière ou avant du Pioneer (prises RCA ou jack selon le modèle). Un câble adaptateur jack 3,5 mm vers RCA (non fourni) suffit pour un téléphone. Sélectionnez ensuite le canal LINE sur le mixeur du Pioneer et montez le fader correspondant.
Oui, à condition de disposer d'une alimentation secteur 230 V fiable et de protéger le matériel de la pluie et de l'humidité. Prévoyez un abri ou une tente pour le poste DJ et les enceintes en cas de ciel incertain. En cas de pluie, éteignez immédiatement et mettez le matériel à l'abri.
5 prises minimum : 2 pour les caissons SUB, 2 pour les colonnes EVOX J9, 1 pour le Pioneer XDJ-XZ. Idéalement sur des multiprises avec protection de surtension. Si possible, répartissez sur 2 circuits électriques différents.
Contactez Soundcall directement au 06 23 65 17 78. Nous sommes disponibles pour vous guider à distance et résoudre la grande majorité des incidents rapidement.
